2.4 Millimeter Wave Series RF Aço Inoxidável Conector Plugue Macho com Microstrip
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2.4mm RF Conector coaxial | Apresentação: | Revestimento em ouro/pasivação |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Tipo: | Homem | - Não.: | ≤1.05+0.005f |
| Materiais: | Latão/aço inoxidável | Faixa de frequência: | DC~50GHz |
| Nome do produto: | conector coaxial RF de 2,4 mm | ||
| Destacar: | Conector RF de aço inoxidável 2.4mm,Conector microstrip plugue macho 2.4mm,Conector RF de onda milimétrica 2.4mm |
||

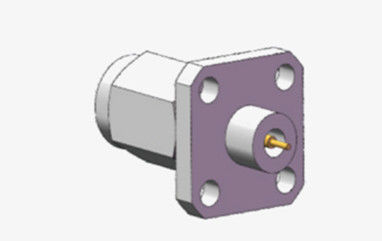

2.4 Milímetros Onda Milimétrica Série RF Conector Plugue Macho de Aço Inoxidável com Microstrip
Os conectores de 2,4 mm são exemplares de conectores avançados de onda milimétrica (MMW) que funcionam efetivamente até 50 GHz. Esses conectores usam uma interface de ar acoplada a um fixador rosqueado, notados por suas dimensões simplificadas, peso mínimo, frequência operacional elevada e ligação confiável. Tais características os tornam vitais em avaliações de micro-ondas de alta frequência e utilizações de onda milimétrica.
Em contextos padrão de RF e micro-ondas, há um frequente emprego de conectores coaxiais de 2,4 mm de 50 Ohm projetados com precisão. Esses conectores, celebrados por seu desempenho excepcional, são integrais em uma miríade de configurações de teste e medição, variando de comunicações celulares a links de satélite, garantindo compatibilidade precisa entre dispositivos e cabos. Fabricados em aço inoxidável robusto, esses conectores são construídos para suportar usos iterativos. Eles são concebidos com um sistema dielétrico de ar e são complementados por um suporte de condutor central feito de plásticos de baixa perda, o que aumenta sua eficiência e funcionalidade geral.

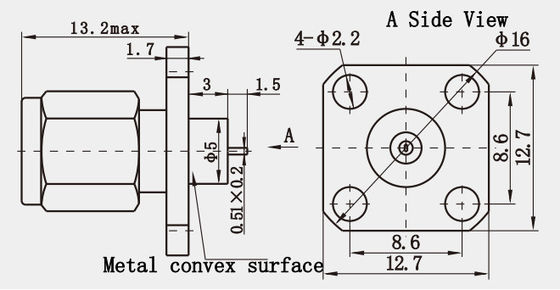

Desenho de Contorno :(mm)
Especificação :
|
Características Elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de Frequência
|
DC~50GHz
|
|||
|
Tensão Nominal
|
170VRMS (Nível do mar máximo)
|
|||
|
Tensão de Resistência Dielétrica
|
500VRMS (Nível do mar máximo)
|
|||
|
Resistência de Isolamento
|
≥5000MΩ
|
|||
|
Resistência de Contato |
Condutor externo
|
≤2mΩ
|
||
|
Condutor central
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Dimensões da Interface:
Características:
1. Durabilidade:
Construído com materiais de corpo passivado em aço inoxidável e pinos de contato de cobre berílio, o conector garante durabilidade e estabilidade de desempenho a longo prazo. O aço inoxidável também oferece excelente resistência à corrosão, tornando-o adequado para uso em ambientes hostis.
2. Ampla Gama de Aplicações:
Este tipo de conector é aplicável em múltiplos campos, incluindo antenas, áudio, televisão e rádio, devido ao seu alto desempenho e confiabilidade, atendendo aos rigorosos requisitos de conexão de RF dessas áreas.
Vantagens:
| Produtos normais | Produtos de elite | |
| Faixa de Frequência | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Durabilidade | 300 Ciclos | >500 Ciclos |
Aplicação:
1. Aplicações de Rádio
Equipamentos de Rádio Amador e Profissional: Em comunicações de rádio amador e rádios Citizen Band (CB), conectores de 2,4 mm são usados para conectar vários dispositivos de rádio graças ao seu desempenho estável e compatibilidade mecânica. Eles fornecem transmissão de sinal confiável e segurança de conexão aprimorada através de seu mecanismo de acoplamento fixado por parafuso.
Aplicações de VHF Marítimo: Em comunicações marítimas, especialmente em equipamentos de rádio de Very High Frequency (VHF), conectores de 2,4 mm são preferidos por sua resistência à corrosão e alta durabilidade. Eles mantêm desempenho confiável a longo prazo em ambientes marinhos, evitando danos causados por água salgada e umidade.
2. Aplicações em Instrumentos e Sistemas de Onda Milimétrica
Instrumentos de Teste de Alta Precisão: Conectores de 2,4 mm desempenham um papel crucial em instrumentos de teste de alta precisão em laboratórios e linhas de produção. Por exemplo, em analisadores de rede e geradores de sinal, esses conectores garantem transmissão de sinal precisa e estabilidade de conexão, garantindo a precisão dos resultados dos testes.
Nossos Principais Produtos:
| Adaptador RF |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF MCX/MMCX |
| Conector RF BNC Conectores de Onda Milimétrica (2,4 mm, 2,92 mm) |
| Conjuntos de Cabos RF |
| Adaptador de Guia de Onda para Coaxial |
| Selos Herméticos de Vidro a Metal |
| Conector Série J30J |
| Juntas Rotativas de Micro-ondas |
NOTA:
Temos mais de 10.000 tipos deConector, se o conector que você está usando não for encontrado, entre em contato conosco com seus details.
