Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | De aço | Gênero: | Fêmea |
|---|---|---|---|
| Nome do produto: | Adaptador de K/2.4mm | Palavras-chave: | Conectores do adaptador do MMW |
| Ponto: | Conectores de onda milimétrica | Apresentação: | de aço inoxidável |
| Aplicação: | RF | Chapeamento de superfície: | Passivate |
| Tipo de conector: | Conectores de RF retos | ||
| Destacar: | Conector coaxial de cabo RF semi-rígido,Conector coaxial de bronze do RF,Conector coaxial RF de flange de 4 furos |
||

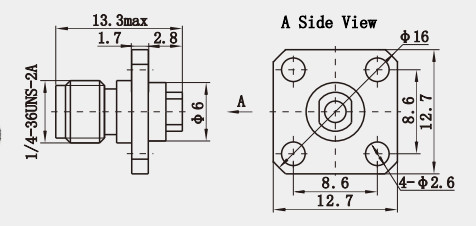

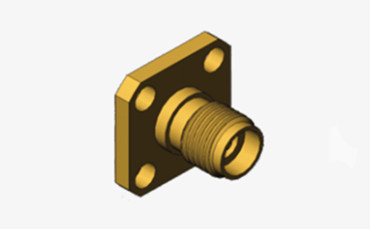

K2.92 Conector coaxial RF feminino de latão com quatro furos para cabo semi-rígido/flexível
Esses conectores MMW do tipo K (2.92 mm) utilizam uma interface de ar, caracterizada por seu tamanho compacto, peso leve e conexões confiáveis.
Um adaptador coaxial de alta precisão de 50 Ohms, de transição de 3,5 mm para 2,4 mm, serve uma ampla gama de aplicações gerais de RF e microondas.Estes conectores de alto desempenho são utilizados em vários cenários de ensaio e medição, que vão desde as comunicações celulares até as via satélite, garantindo a correspondência precisa dos equipamentos e das interconexões de cabos.o conector é construído para suportar uso repetidoÉ equipado com um dielétrico de ar e um suporte de condutor central feito de plástico de baixa perda.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
|
Relação de onda de voltagem permanente |
≤ 1.25 |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação |
Latão, revestido de ouro |
| Isolador | PTFE |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
| Perda de inserção | < 0,04 sqrt ((f (((GHz)) dB |
| Intervalo de temperatura | -65 °C~+165 °C |
| Pin de contato | Revestimento em ouro |
Características:
1. Desempenho de Alta Frequência
Baixa perda de inserção e baixa VSWR: aproveitando as vantagens das linhas de transmissão de ar, o conector K2.92mm é otimizado para a taxa de onda de tensão (VSWR) e perda de inserção,assegurar a estabilidade e eficiência da transmissão do sinal.
2Projeto estrutural
Tamanho compacto: O pequeno tamanho e o peso leve do conector K2.92mm facilitam a instalação e o uso em espaços limitados, atendendo às necessidades de dispositivos portáteis e sistemas de ondas milimétricas.
Aplicação:
1Engenharia de Radar:
O conector K2.92 é amplamente utilizado em sistemas de radar onde são necessários desempenho de transmissão de alta precisão e alta frequência para detectar e localizar objetos.Com um intervalo de frequência operacional de até 46 GHz, suporta as exigências de sinal de alta frequência da tecnologia de radar moderna
2Contro-medidas eletrónicas:
Os sistemas eletrónicos de contramedidas exigem conectores que possam funcionar de forma estável mesmo em ambientes de alta interferência.Conector de 92 mm garante fiabilidade e integridade do sinal na guerra eletrônica.
O projeto compacto deste conector é ideal para equipamentos de contramedidas eletrônicas portáteis, como bloqueadores e analisadores de sinal.
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deMMW Adaptador,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
