Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Aço inoxidável | Gênero: | Fêmea |
|---|---|---|---|
| Nome do produto: | 2.92mm, tipo de K | Características: | conector do painel da flange 2-holes |
| Ponto: | Conector da onda de milímetro | Apresentação: | Passivated |
| Aplicação: | RF | Isolador: | PTFE |
| Faixa de frequência: | C.C. - 40GHz | Impedância: | 50Ω |
| Destacar: | Conector coaxial de PCB RF de aço inoxidável,Conector coaxial de PCB RF feminino |
||

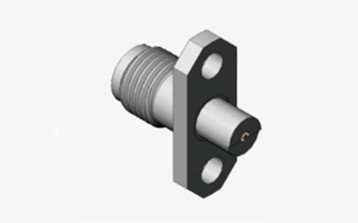

K2.92 Conector coaxial de PCB RF de montagem de flange de aço inoxidável feminino com dois buracos
Conectores de ondas milimétricas do tipo K ((2,92 mm,SMK)É um dos conectores de onda de metro mais populares. A gama de frequência é de até 40 GHz. Eles podem ser combinados com conectores SMA e 3,5 mm.
Estes conectores do tipo K (2.92mm,SMK)São adaptadas à interface de ar, o que as torna de pequeno tamanho, de peso leve e muito fiáveis na ligação, etc.
Os conectores coaxial de alta precisão de 2,92 mm 50 Ohm (Female) são projetados para aplicações de RF e microondas de uso geral.Estes conectores de alto desempenho são amplamente utilizados em vários cenários de teste e mediçãoOs conectores são fabricados em aço inoxidável durável e suportam uma utilização repetida.Eles possuem um dielétrico de ar e um suporte de condutor central de plástico de baixa perda.
Especificações:
Nota: Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |

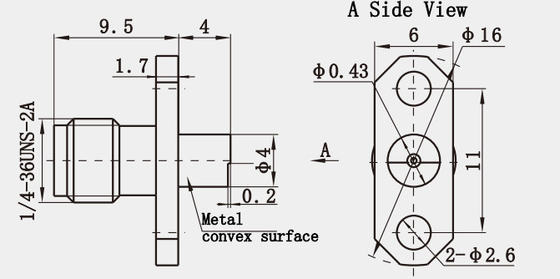

Desenho de contorno de K2.92 Fêmea de aço inoxidável 2 buracos montado em flange PCB RF Coaxial Connector(mm):
Características:
Aplicação:
1Investigação científica: Aceleradores de partículas: Utilizados em instrumentos científicos de grande escala, como os aceleradores de partículas.
2Telescópios: Utilizados em radiotelescópios para pesquisa astrofísica.
Imagem Médica:
3Máquinas de ressonância magnética: desempenha um papel nos componentes de alta frequência dos dispositivos de ressonância magnética.
4Automatização industrial:
5Redes de sensores: importantes para redes de sensores industriais que exigem ligações de alta fiabilidade.
6Sistemas de controlo: utilizados em sistemas de controlo para automação de fabrico.
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD14
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD75G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
