2.4mm Hermeticamente Selar Latão Fêmea Flange Mount RF Conector Coaxial
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2.4mm RF Conector coaxial | Apresentação: | Revestidos de ouro |
|---|---|---|---|
| Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
| Tipo: | Fêmea | - Não.: | ≤1.05+0.005f |
| Materiais: | De aço | Faixa de frequência: | DC~50GHz |
| Nome do produto: | conector coaxial RF de 2,4 mm | ||
| Destacar: | conector RF fêmea de latão de 2,4 mm,conector de montagem em flange hermeticamente selado |
||

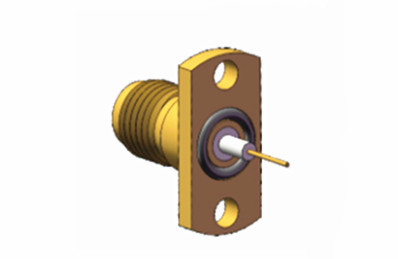

Conector de Montagem em Flange Hemeticamente Selado de Latão Hermético de 2,4 mm
O produto tipo 2.4 é um conector de onda milimétrica de alto desempenho, a frequência é de 50 GHz, usa interface de ar com conexão rosqueada com características de pequeno volume, peso leve, alta frequência de uso, conexão confiável, é amplamente utilizado em medições de micro-ondas de alta frequência e dispositivos de onda milimétrica.
Os conectores coaxiais de 2,4 mm de alta precisão e 50 Ohm são adequados para uma ampla gama de aplicações gerais de RF e micro-ondas. Esses conectores, conhecidos por seu alto desempenho, são comumente usados em vários cenários de teste e medição, incluindo comunicações celulares e via satélite, para garantir a correspondência adequada de interconexão de equipamentos e cabos. Feitos de aço inoxidável durável, esses conectores são construídos para suportar uso repetido. Eles são projetados com um sistema dielétrico de ar e incorporam um suporte de condutor central de plástico de baixa perda.

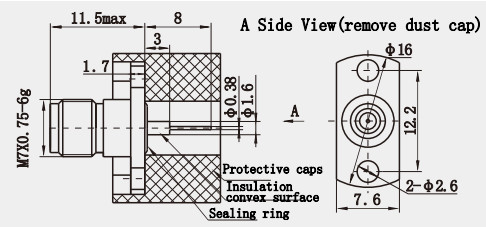

Desenho de Contorno do Conector Coaxial de RF de 2,4 mm:(mm)
Especificação do Conector Coaxial de RF de 2,4 mm:
|
Características Elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de Frequência
|
DC~50GHz
|
|||
|
Tensão Nominal
|
170VRMS (Máximo ao nível do mar)
|
|||
|
Tensão Dielétrica de Resistência
|
500VRMS (Máximo ao nível do mar)
|
|||
|
Resistência de Isolamento
|
≥5000MΩ
|
|||
|
Resistência de Contato |
Condutor Externo
|
≤2mΩ
|
||
|
Condutor Central
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
Dimensões de Interface:
Características:
1. Faixa de Alta Frequência:
Projetados para aplicações de alta frequência, os conectores de 2,4 mm operam na faixa de frequência de DC a 50 GHz. Isso permite que eles suportem uma variedade de necessidades de transmissão de banda larga, como comunicações via satélite e analisadores de rede de alta frequência.
Eles utilizam uma interface dielétrica de ar, reduzindo efetivamente a perda de sinal durante a transmissão, mantendo assim alto desempenho.
2. Design Compacto:
O pequeno tamanho dos conectores de 2,4 mm, com um diâmetro de condutor externo de apenas 2,4 mm, os torna adequados para aplicações com restrição de espaço e integráveis em projetos de sistemas compactos.
Sua natureza leve facilita a portabilidade e o manuseio, sendo particularmente adequados para equipamentos de medição que exigem montagem e desmontagem frequentes.
3. Durabilidade Mecânica:
Feitos de aço inoxidável ou latão com acabamento banhado a ouro, os conectores de 2,4 mm garantem boa resistência mecânica e resistência à corrosão. Eles podem suportar até 500/1000 ciclos de acoplamento.
Equipados com um recurso de auto-alinhamento que protege o soquete fêmea, este design evita danos que conectores SMA e 3,5 mm comuns podem sofrer durante a conexão.
Vantagens:
| Produtos Normais | Produtos Elite | |
| Faixa de Frequência | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Durabilidade | 300 Ciclos | >500 Ciclos |
Aplicação:
Os conectores de 2,4 mm, com sua faixa de alta frequência, design compacto, durabilidade mecânica, excelente desempenho elétrico e ampla compatibilidade com padrões da indústria, tornaram-se um componente chave indispensável em instrumentos e sistemas de onda milimétrica. Para aplicações que exigem conexões de alta frequência e precisas, os conectores de 2,4 mm oferecem uma solução eficiente e confiável.
