Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector de cabo de TNC | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Material de contacto: | Bronze, BECU | Materiais: | De aço |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Direita. |
| Destacar: | Conector coaxial RF de flange de 4 furos,Conector coaxial de bronze do RF,Conector coaxial RF CXN3506 |
||

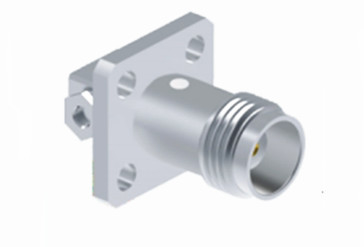

Conector coaxial RF feminino de flange de 4 buracos para CXN3506/MF108A
O produto da série TNC é uma variante roscada do conector BNC, distinguido pelos seus fios de parafuso para acoplamento.e conectores RF à prova d'água mantêm uma impedância consistente de 50 ohms e são concebidos para operar na faixa de frequências DC-11 GHzExistem dois tipos principais de conectores TNC: polaridade padrão e polaridade inversa.Esses conectores rentáveis são adequados para uma ampla gama de aplicações comerciais.Os conectores TNC são amplamente utilizados para conexões de antena e têm muitas aplicações em radar, sem fio,ComunicaçõesAlém disso, também estão disponíveis versões de polaridade inversa e 75 ohms do conector TNC.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

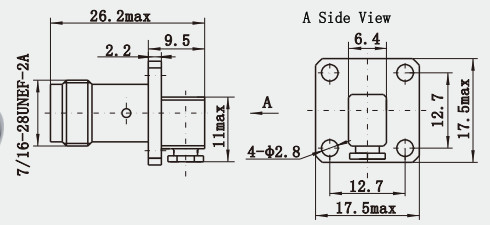

Desenho detalhado
Características:
1- Alta resistência mecânica e durabilidade: normalmente fabricada em latão ou aço inoxidável, o tratamento de superfície pode incluir níquel ou ouro,Pode suportar centenas de vezes de operações de ligação e desconexão sem danos fáceis, mas também pode suportar um certo grau de força de tração e pressão, adequado para uma variedade de ambientes adversos.
2. Bom desempenho impermeável: a parte de ligação adota uma estrutura selada com bom desempenho impermeável, adequado para ambientes externos e outros ambientes úmidos.
Aplicação:
1Antenna de medição de navegação por satélite: nos cenários de levantamento e mapeamento geodésico, levantamento oceanográfico, levantamento de vias navegáveis, levantamento de dragagem, monitoramento sísmico,Monitorização da deformação da ponte, monitorização de deslizamentos de terra, e operação automática de cais, etc., conector TNC conecta a antena de medição de navegação por satélite com o equipamento externo,Transmite os sinais sem fio e fornece energia.
2- Campo aeroespacial: Controle de aviação: No sistema de controle de aviação,Os conectores femininos TNC são utilizados para a ligação de equipamentos de rádio relacionados para garantir a precisão e a fiabilidade da comunicação da aviação..
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
