Adaptador de Balas SMP Plug para SMP Plug 50 Ohm Directo ♪ Longo diferente de tabuleiro para tabuleiro ♪ Para instrumentos de precisão
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Plugue SMP para conector de adaptador coaxial RF de plugue SMP | Outro nome: | Marcador SMP |
|---|---|---|---|
| Contato Central: | Liga de cobre, banhada a ouro | Concha: | Liga de cobre, banhada a ouro |
| Impedência: | 50Ohm | Tensão nominal: | 170 V |
| DWV: | 500 V | Resistência de Isolamento: | 5.000 ohms |
| Comprimento: | Comprimento diferente conforme a demanda | Freqüência: | CC ~ 18 GHz |
| Faixa de temperatura: | -55℃~+125℃ | Dielétrico: | PTFE |
| Amostras: | Disponível, em estoque | ||
| Destacar: | Adaptador de Bala SMP 50 Ohm,SMP Adaptador de placa para placa,Adaptador coaxial de RF para instrumentos de precisão |
||
Descrição do Produto:

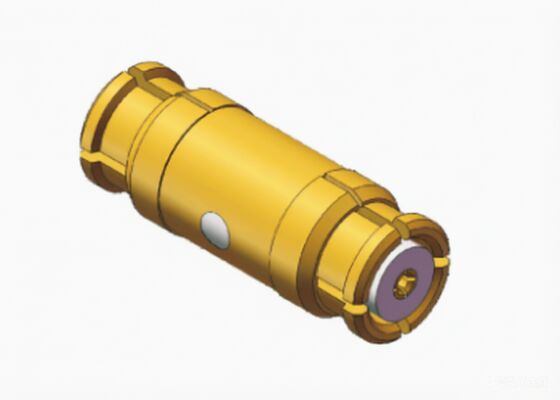

Adaptador de Conector Coaxial RF SMP Plug para SMP Plug 50 Ohm Reto | Comprimento Diferente para Placa a Placa
Os Conectores Adaptadores Coaxiais RF SMP apresentam uma frequência máxima de até 40 GHz, garantindo integridade de sinal estável e confiável em ambientes de teste de alta frequência e sistemas de comunicação. Com um design de encaixe, eles permitem acoplamento e desacoplamento rápidos e sem ferramentas — sem necessidade de rosca ou chave inglesa — reduzindo significativamente o tempo de instalação e a complexidade operacional. A série SMP da Elite Electronics oferece diversas opções estruturais, incluindo configurações retas e em ângulo reto. Seja em montagens de cabos, aplicações montadas em PCB, montagem em flange ou requisitos de vedação ambiental e à prova d'água, há uma solução adequada para cada necessidade.
Para garantir confiabilidade em vários cenários de aplicação, o conector macho está disponível com três estruturas diferentes de condutor interno com base nos requisitos de ciclos de conexão:
Full Detent: Ideal para instalações permanentes ou semipermanentes onde o acoplamento/desacoplamento frequente não é necessário, oferecendo a maior força de retenção.
Limited Detent: Adequado para aplicações que exigem manutenção regular, desconexão e reconfiguração frequentes.
Smooth Bore: Projetado para montagem de placa a placa de alta densidade, perfeito para cenários com múltiplos conectores SMP colocados próximos uns dos outros.
Força de Inserção e Extração: Full Detent > Limited Detent > Smooth Bore.
Dimensão de Contorno do Reto Adaptador Coaxial RF SMP para SMP Jack para Jack Bullets Série SMP-KK69:
| Modelo | L (comprimento diferente) | Observação |
| SMP-KK64 | 9.45mm | Fêmea para Fêmea |
| SMP-KK65 | 15.4mm | Fêmea para Fêmea |
| SMP-KK67 | 9.18mm | Fêmea para Fêmea |
| SMP-KK69 | 11.1mm | Fêmea para Fêmea |
| SMP-KK84 | 7.95mm | Fêmea para Fêmea |
| SMP-KK85 | 15.25mm | Fêmea para Fêmea |
| SMP-KK94 | 10.4mm | Fêmea para Fêmea |
| SMP-KK95 | 12mm | Fêmea para Fêmea |
| SMP-KK100 | 8.8mm | Fêmea para Fêmea |
| SMP-KK101 | 13mm | Fêmea para Fêmea |
| SMP-KK102 | 13.2mm | Fêmea para Fêmea |
| SMP-KK103 | 13.4mm | Fêmea para Fêmea |
| SMP-KK104 | 13.6mm | Fêmea para Fêmea |
| SMP-KK110 | 17.6mm | Fêmea para Fêmea |
| SMP-KK181 | 13.1mm | Fêmea para Fêmea |
| SMP-KK183 | 10.55mm | Fêmea para Fêmea |
| SMP-KK184 | 8.75mm | Fêmea para Fêmea |
| SMP-KK185 | 22.2mm | Fêmea para Fêmea |
| SMP-KK187 | 20.4mm | Fêmea para Fêmea |
| SMP-KK195 | 11.4mm | Fêmea para Fêmea |
| SMP-KK241 | 8.4mm | Fêmea para Fêmea |
| SMP-KK253 | 19.5mm | Fêmea para Fêmea |
SMP-KK69 & SMP-KK95 têm alguns em estoque, outros por favor, verifique conosco.
Observação: Se você gostaria de personalizar o comprimento diferente do Adaptador Coaxial RF SMP para SMP Bullet. por favor, entre em contato conosco livremente através de sales3@xa-elite.com.cn.
Aplicações:
Xi'an Elite Electronic é um Fabricante Líder de Conectores, Adaptadores RF/Micro-ondas/Guia de Onda & Montagens de Cabos atendendo aos setores aeroespacial, aviação, navegação, satélite, radar, comunicações e eletrônicos.
Embalagem e Envio:
Embalagem:
Dimensões da Embalagem: Caixa Externa Pequena com C 26.5*L18.5*A14cm
Envio:
Tempo de Envio: 5-10 dias úteis para Adaptadores Coaxiais RF em estoque. Para nova produção, levará cerca de 6-10 semanas. O prazo de entrega que fornecemos é conservador para garantir a qualidade do produto antes do envio.
