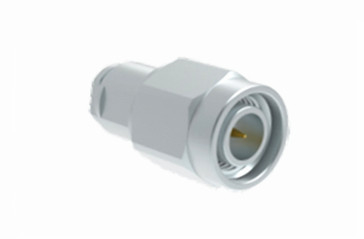

Conector coaxial RF de material masculino revestido de níquel TNC para cabo MF147A/MF147B
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector de cabo de TNC | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Material de contacto: | Bronze, BECU | Materiais: | Baixo |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Direita. |
| Destacar: | MF147B Conector coaxial RF,Conector coaxial RF masculino TNC,Conector coaxial folheado a níquel do RF |
||
2Conector coaxial RF de material masculino revestido de níquel para cabo MF147A/MF147B
A série TNC representa uma adaptação roscada do conector BNC, caracterizada por fios de parafuso que facilitam o acoplamento seguro.Conectores à prova d'água que mantêm uma impedância constante de 50 ohms e são concebidos para funcionar na faixa de frequências DC a 11 GHzExistem duas variantes de conectores TNC: polaridade padrão e polaridade inversa.tornando-os mais acessíveis e ligeiramente menos eficientes do que as alternativas industriais ou de alto desempenhoComumente empregados em conexões de antena, os conectores TNC também encontram aplicações em sistemas de radar, comunicações sem fio e setores industriais mais amplos.Além disso,, polaridade inversa e versões de 75 ohms de conectores TNC também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

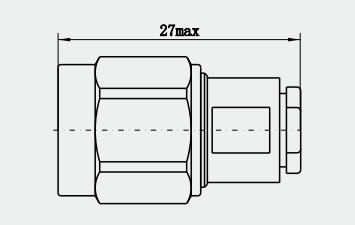

Desenho detalhado
Características:
1Resistência à corrosão e durabilidade: Tem resistência à corrosão, durabilidade, resistência à poeira e outras propriedades, adequado para aplicações ao ar livre,e o seu material e tratamento de superfície tornam-no capaz de trabalhar de forma estável durante muito tempo em ambientes adversos.
2. Alta resistência mecânica: geralmente fabricada em latão, aço inoxidável e outros materiais metálicos, com boa resistência mecânica, pode suportar um certo grau de força e tensão externas.
Aplicação:
1. Conexão de bus de campo: no sistema de controlo de automação industrial, o conector de cabo TNC pode ser utilizado para ligar dispositivos de bus de campo, tais como controlador lógico programável (PLC),Sistemas de controlo distribuídos (DCS) e outros cabos de comunicação, para realizar a transmissão de dados entre os dispositivos e a interação dos comandos de controlo, para melhorar o grau de automação e eficiência da produção industrial.
2Conexão de sensores e atuadores: Utilizado para ligar vários sensores e atuadores industriais, tais como sensores de temperatura, sensores de pressão, motores, etc.,para transmitir os sinais detectados pelos sensores para o sistema de controlo, e transmitir simultaneamente as instruções de controlo aos actuadores, para realizar o controlo e controlo precisos do processo de produção.
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
