Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | TNC Conector | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Materiais: | De aço |
| Material de contacto: | Bronze, BECU | Durabilidade: | 500 Ciclos |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Direita. |
| Destacar: | Conector coaxial TNC RF direto,Conector coaxial RF de aço inoxidável,SFF-50-3-1 Conector coaxial RF |
||

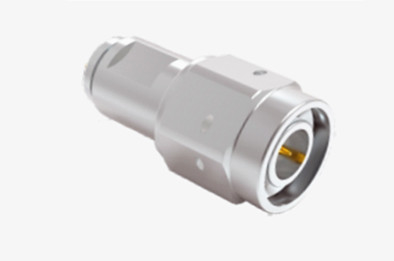

Conector coaxial RF de aço inoxidável para cabo SFF-50-3-1
O produto da série TNC é uma variante roscada do conector BNC, com fios de parafuso para acoplamento seguro.As unidades impermeáveis mantêm uma impedância constante de 50 ohms e operam na faixa de frequências DC-11 GHz.Existem dois tipos principais de conectores TNC: polaridade padrão e polaridade inversa.Estes conectores rentáveis são adequados para uma variedade de aplicações comerciaisEmbora o seu desempenho possa não corresponder ao de produtos industriais ou de alta qualidade, eles se destacam em aplicações como conexões de antena.defesaAlém disso, a polaridade inversa e as versões de 75 ohms do conector TNC também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

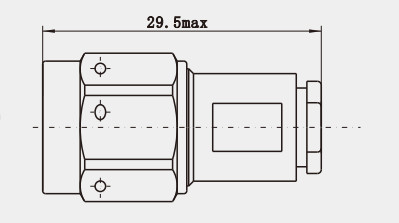

Desenho detalhado
Características:
1. ligação roscada: ligação roscada, esta ligação torna a ligação mais sólida e confiável, em comparação com baioneta e outros métodos de ligação, pode prevenir melhor o afrouxamento acidental,com um comprimento de 10 mm ou mais, mas não superior a 50 mm,, tais como as condições de vibração dos equipamentos de comunicação móvel.
2Diâmetro interno específico do condutor externo: o diâmetro interno do condutor externo é de 6,5 mm (0,256 polegadas), e alguns outros tipos comuns de conectores coaxial de RF, tais como tipo BNC, tipo SMA,etc.. no tamanho da diferença óbvia, fácil de identificar e diferenciar entre as utilizações.
Aplicação:
1Comunicação sem fio: é usado para conectar estações base sem fio, equipamentos de comunicação por satélite e transmissores de rádio para fornecer conexão RF estável.se se trata de transmissão de sinal entre estações-base ou de comunicação entre estações-base e terminais móveis, os conectores TNC podem assegurar uma transmissão de sinais eficiente e estável para satisfazer as necessidades de um grande número de utilizadores que se comunicam ao mesmo tempo.
2Comunicação com fio: No sistema de comunicação com fio, como a rede local e a rede metropolitana, os conectores TNC podem ser usados para conectar vários equipamentos de comunicação com fio,como interruptores, roteadores, etc., para realizar a transmissão de dados de alta velocidade e o funcionamento estável da rede.
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
