Detalhes do produto:
Condições de Pagamento e Envio:
|
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| Destacar: | Conector coaxial RF masculino reto,Conector coaxial BMA RF,Conector coaxial RF montado em PCB |
||

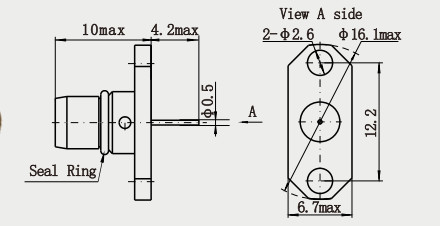

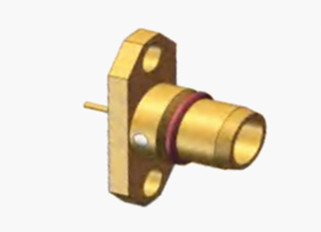

BMA Conector coaxial RF para montagem de PCB
O conector da série BMA é um conector blind mate desenvolvido e fabricado em conformidade com a norma IEC1169-33.Possui uma nova estrutura de placa de mola que garante contato confiável e desempenho elétrico superiorEste conector oferece a vantagem de poder flutuar tanto axialmente como radialmente, com um espaço mínimo entre cada ponto de ligação e um desenho leve,que o tornam adequado para utilização em aplicações blind mate de gabinetes de chassisA série BMA é amplamente utilizada em conexões de módulos para armários de chassis. Estes conectores são intercambiáveis com os homólogos internacionais, permitindo um rápido engajamento e desengajamento,e são comumente utilizados para ligar cabos coaxial em equipamentos e instrumentos de rádio.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC ~ 18 GHz | |
| Voltagem nominal | 250 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 1000 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 5000 MOhm | |
| Resistência ao contacto | Condutor externo | ≤ 2,0 mOhm |
| Condutor central | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Detalhes do produto
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | Bronze Sn-P | de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | De aço inoxidável | Revestidos com níquel | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.6N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -55 a +155oC |
| Classificação de PI (acoplada) | Proteção IP64 |
Características:
1. boas propriedades mecânicas: pequeno tamanho e peso leve, fácil de usar em equipamentos com espaço limitado.que é adequado para aplicações com conexão e desconexão frequentes, tais como infra-estruturas de telecomunicações, sistemas de radar, etc., e podem efetivamente melhorar a eficiência da utilização dos equipamentos e a conveniência da manutenção.
2. Design estrutural razoável: estruturalmente é a forma push-in da série SMA, e a interface de interface adota interface de ar, este design ajuda a reduzir o tamanho e peso do conector,mantendo um bom desempenho elétrico.
3. Alta fiabilidade: com uma vida útil mecânica elevada, geralmente até 500 vezes ou mais, pode assegurar estabilidade e fiabilidade na utilização a longo prazo do processo.
4. Ampla gama de aplicações: adequado para uma variedade de ligações de circuitos de microondas, especialmente para chassis, armários, inserção e fechamento de persianas,que contribuam para a modularidade do radar e de outros sistemas completos, tem sido amplamente utilizado no país e no estrangeiro.
Aplicação:
1- Aeroespacial: em aeronaves, satélites e outros equipamentos aeroespaciais, utilizados para ligar uma variedade de equipamentos eletrónicos e sistemas de comunicação, tais como antenas de comunicação por satélite,Radar aéreo, sistemas de guerra electrónica, etc. A miniaturização e as características de leveza dos conectores BMA são favoráveis à redução do peso dos equipamentos aeroespaciais,e melhorar a portabilidade e mobilidade dos equipamentos■ ao mesmo tempo, a sua elevada fiabilidade e sismicidade, para se adaptarem às duras condições do ambiente aeroespacial.
2Instrumentos de ensaio e medição: nos instrumentos de ensaio de RF, tais como analisadores de espectro, analisadores de rede, geradores de sinal, etc.,são utilizados para ligar a transmissão do sinal de RF entre o equipamento em ensaio e os instrumentos de ensaio.O seu desempenho elétrico preciso e as suas características de ligação estáveis podem garantir a precisão e a fiabilidade dos resultados dos ensaios e ajudar a melhorar a eficiência e a precisão dos ensaios e das medições..
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
