Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector de cabo de TNC | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Material de contacto: | Bronze, BECU | Materiais: | Baixo |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Direita. |
| Destacar: | Conector coaxial RF masculino de aço inoxidável,Conector coaxial RF de tipo TNC,SFF-50-3-1 Conector coaxial de cabo RF |
||

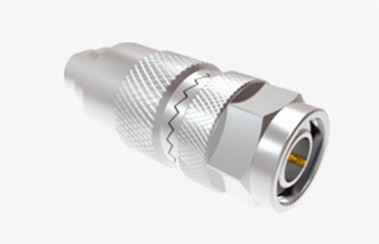

TNC Tipo macho RF coaxial de aço inoxidável para cabo SFF-50-3-1
O produto da série TNC é uma variante roscada do conector BNC, equipado com fios de parafuso para conexão segura.As unidades impermeáveis oferecem uma impedância consistente de 50 ohms e operam na faixa de frequências DC-11 GHz.Existem dois tipos principais de conectores TNC: polaridade padrão e polaridade inversa.Estes conectores são ideais para várias aplicações comerciais.Embora o seu desempenho possa não corresponder ao dos produtos industriais ou de alto desempenho, são amplamente utilizados para conexões de antena e têm muitas aplicações em radar, comunicação sem fio,e mercados industriais geraisA polaridade inversa e as versões de 75 ohms do conector TNC também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

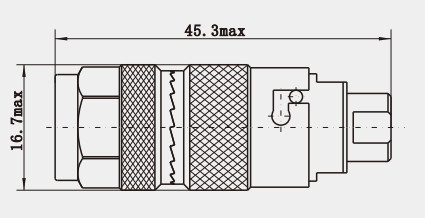

Desenho detalhado
Características:
1. Boa resistência à vibração: em comparação com outros tipos de conectores, tais como os conectores BNC, os conectores TNC são mais resistentes à vibração, no caso de vibração, choque e outros estresses mecânicos,Mas mantém ainda um bom desempenho de ligação elétrica para garantir a estabilidade da transmissão do sinal.
2- Excelentes performances mecânicas e eléctricas: boa resistência e estabilidade mecânicas, capaz de suportar um certo grau de forças externas e não facilmente danificada;em termos de desempenho elétrico, baixa perda de inserção, baixa perda de retorno, alta eficiência de transmissão de sinal, o que pode garantir uma transmissão de sinal de alta qualidade.
Aplicação:
1. Produção de programas: No processo de produção de programas de televisão, os conectores TNC são usados para conectar equipamentos de aquisição de sinal, como câmeras,Micrófonos e equipamento de processamento de vídeo/áudio para assegurar a transmissão de sinais de áudio/vídeo de alta qualidade para o sistema de pós-produção, para assegurar o bom andamento da produção de programas.
2- Transmissão e distribuição de sinais: na rede de transmissão e distribuição de sinais de radiodifusão e televisão, como as redes de televisão por cabo,Conectores TNC podem ser usados para conectar amplificadores de sinal, distribuidores e outros equipamentos para transmitir sinais de televisão da estação de televisão para milhares de domicílios, para garantir que os telespectadores possam receber programas de televisão claros e estáveis.
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
