Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector de TNC RF | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Material de contacto: | Bronze, BECU | Materiais: | De aço |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Direita. |
| Destacar: | Conector coaxial RF de alta durabilidade,Material de contacto BeCu Conector coaxial RF,Conector coaxial RF feminino reto |
||

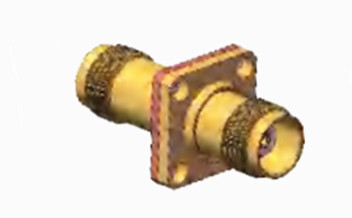

TNC Brass Hermeticity Directo Fêmea para Fêmea RF Conector Coaxial
O produto da série TNC é uma variante roscada do conector BNC, com fios de parafuso para acoplamento seguro.e unidades impermeáveis com uma impedância consistente de 50 ohmsExistem dois tipos principais de conectores TNC: polaridade padrão e polaridade inversa.Esses conectores econômicos normalmente incorporam componentes fundidos e moldadosEmbora o seu desempenho possa não corresponder ao dos produtos industriais ou de alta qualidade, são ideais para uma variedade de aplicações comerciais.Os conectores TNC têm muitas aplicações na aviônicaOs conectores TNC de polaridade inversa e de 75 ohms também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -30 a +70°C |
Desenho detalhado
Características:
1Propriedades mecânicas
Estabilidade da ligação roscada: com ligação roscada, é mais robusta do que a ligação tipo snap e pode manter a ligação estável em ambiente de vibração elevada,que seja adequado para a indústria aeroespacial, estação de base de comunicação e outras ocasiões com elevados requisitos de estabilidade da ligação.
Projeto anti-afrouxamento: o conector roscado tem uma função de auto-bloqueio,que pode evitar efetivamente que o conector se solte acidentalmente durante a utilização e melhorar a fiabilidade da ligação.
Forte durabilidade: capaz de suportar múltiplas operações de ligação e desconexão, os conectores TNC gerais podem suportar pelo menos 500 vezes de ligação e desconexão sem danos,adequado para aplicações que exijam ligação e desconexão frequentes.
2Adaptabilidade ao ambiente
Excelente desempenho impermeável: a parte de ligação da estrutura de vedação, tal como equipada com vedações de anel O, etc., pode efetivamente impedir a humidade,poeira e outras substâncias externas no interior do conector, para proteger o desempenho elétrico e as propriedades mecânicas do conector contra danos, adequado para ambientes exteriores, úmidos ou empoeirados e outros ambientes adversos.
Resistência à corrosão: geralmente fabricada em latão, aço inoxidável e outros materiais, e após tratamento de superfície, como revestimento de ouro, revestimento de níquel, etc., possui boa resistência à corrosão,pode ser no ácido e álcali e outros ambientes corrosivos no trabalho estável a longo prazo.
Aplicação:
1Equipamento médico
Conexão de equipamentos de ressonância magnética: nos equipamentos de ressonância magnética (MRI), os adaptadores TNC podem ser usados para conectar componentes como transdutores, circuitos de processamento de sinal,e linhas de transmissão de dados para garantir que os sinais de ressonância magnética dentro do corpo humano possam ser capturados com precisão, processados e transmitidos para gerar imagens de ressonância magnética de alta qualidade.
Conexão de equipamento de ultra-som: Para equipamentos de diagnóstico por ultra-som, adaptadores TNC podem ser usados para conectar sondas de ultra-som, amplificadores de sinal,e monitores para permitir que os sinais de ultra-som sejam transmitidos sem problemas e exibir imagens claras no monitor para ajudar os médicos a fazer diagnósticos.
2Automatização industrial
Conexão entre sensor e controlador: No sistema de controlo de automação industrial, todos os tipos de sensores (como sensores de temperatura, sensores de pressão, sensores de posição, etc.)) necessitam de transmitir os sinais de quantidade física recolhidos para o controlador para processamento e análise., e o adaptador TNC pode ligar os cabos entre os sensores e controladores para realizar a transmissão precisa dos dados,que permite ao controlador controlar com precisão os equipamentos industriais com base nos sinais dos sensoresO adaptador TNC liga o cabo entre o sensor e o controlador para uma transmissão precisa de dados,que permitam ao controlador controlar com precisão os equipamentos industriais de acordo com os sinais dos sensores.
Conexão entre o atuador e o sistema de controlo: da mesma forma, na automação industrial, os atuadores (por exemplo, motores, válvulas, cilindros, etc.)) necessitam de receber comandos do sistema de controlo e executar as acções correspondentes. os adaptadores tnc podem ser utilizados para ligar os cabos entre o actuador e o sistema de controlo, para assegurar a transmissão exacta dos comandos de controlo,e assegurar que o processo de produção industrial decorre sem problemas.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
