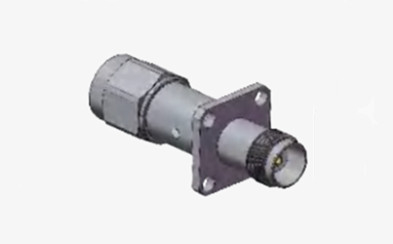

Conector coaxial TNC de alto desempenho de homem para mulher
A série TNC, uma variante roscada do conector BNC, destaca-se pelo seu mecanismo de acoplamento seguro de rosca.os conectores à prova d'água garantem uma impedância constante de 50 ohms e são adaptados para a faixa de frequências DC a 11 GHzDisponíveis em versões de polaridade padrão e inversa, os conectores TNC são fabricados a partir de materiais fundidos e moldados, oferecendo acessibilidade e desempenho adequado para aplicações comerciais.Amplamente utilizado em ligações de antenasAlém disso, as variantes de 75 ohms e as opções de polaridade inversa expandem ainda mais sua versatilidade.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

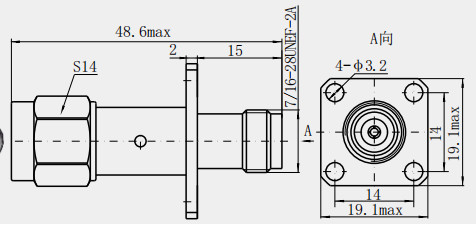

Desenho detalhado
Características:
1. Alta perda de retorno: geralmente com alta perda de retorno (perda de reflexão), impede efetivamente a reflexão do sinal, reduz ainda mais a interferência e a distorção do sinal, melhora a qualidade da transmissão do sinal.
2. Boa impedância de isolamento e capacidade de resistência à tensão: tem alta impedância de isolamento e capacidade de resistência à tensão, geralmente capaz de suportar tensão de resistência elétrica de 1500V,adequado para funcionamento estável em ambiente de alta tensão.
3Baixo VSWR: geralmente com baixo VSWR, para garantir a estabilidade e consistência da transmissão de sinal dentro do conector.
Aplicação:
Campo de ensaio e medição
1Equipamento de ensaio de RF: os adaptadores TNC são comumente utilizados como componentes de ligação no ensaio e medição de sinais de RF.Analisadores de espectro e outros equipamentos de ensaio com o dispositivo em ensaio ou antena, a fim de medir com precisão os parâmetros dos sinais de RF, tais como frequência, potência, VSWR, etc.As características de baixa perda e alta perda de retorno dos adaptadores TNC podem garantir a precisão e a fiabilidade dos resultados dos ensaios.
2. Analisador de rede: Analisador de rede é usado para medir os parâmetros de dispersão e as características de impedância da rede de RF, etc.Adaptador TNC pode ser usado para conectar o analisador de rede com circuito de RF ou dispositivo a ser testado, que é conveniente para medir e analisar vários parâmetros de RF. A sua boa compatibilidade e repetibilidade tornam o processo de teste mais conveniente e eficiente.
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
