Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector de TNC RF | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Material de contacto: | Bronze, BECU | Materiais: | De aço |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Direita. |
| Destacar: | Conector coaxial RF hermético reto,Aplicações de PCB Conector coaxial RF |
||

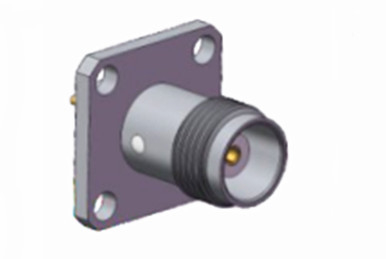

Conector coaxial RF hermético feminino TNC de alto desempenho para aplicações de PCB
A série TNC representa uma evolução roscada do conector BNC, caracterizada pela sua característica de acoplamento de roscas de parafuso.e conectores à prova d'água oferecem uma impedância e função uniformes de 50 ohms em todo o espectro DC a 11 GHzExistem duas variantes do conector TNC: polaridade padrão e polaridade inversa.que possam não corresponder ao desempenho de produtos industriais ou de qualidade superiorComumente empregados em conexões de antena, os conectores TNC encontram amplas aplicações em aviônica, comunicações e vários campos industriais.versões de polaridade inversa e 75 ohms do conector TNC também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -30 a +70°C |

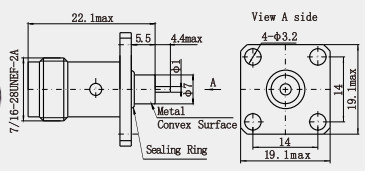

Desenho detalhado
Características:
Adaptabilidade ao ambiente
Materiais de alta qualidade: geralmente fabricados em latão ou aço inoxidável, a superfície pode ser coberta de níquel ou de ouro para melhorar a resistência à corrosão e prolongar a vida útil,Alguns conectores também são à prova de água, à prova de poeira e outras propriedades, adequadas para ambientes exteriores ou adversos.
Ampla gama de temperaturas: a gama de temperaturas de funcionamento é geralmente ampla, por exemplo, alguns conectores podem funcionar normalmente na gama de temperaturas de -65 °C a +165 °C,para satisfazer as necessidades de utilização em diferentes ambientes.
Aplicação:
1Campo de posicionamento e monitoramento
Antenna de medição de navegação por satélite: em muitos cenários ao ar livre, como mapeamento geodésico, levantamento oceânico, monitoramento sísmico, monitoramento de deformação de pontes, etc.,o conector TNC liga a antena de medição de navegação por satélite a dispositivos externos, transmite sinais sem fio e fornece energia, e pode realizar medições e posicionamento de precisão a nível de centímetros.
2Campo aeroespacial
Sistema de controlo da aviação: é utilizado para a ligação de equipamentos de rádio conexos para assegurar a precisão e a fiabilidade da comunicação aérea,assegurar o voo seguro das aeronaves e o bom controlo do tráfego aéreo.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
