500 ciclos Durabilidade BMA Conector coaxial RF feminino de aço inoxidável com Micro-Lista de padrão de design IEC 1169-33

500 Cycles Durability BMA Stainless Steel Female RF Coaxial Connector with Microstrip Design Standard IEC 1169-33
500 Cycles Durability BMA Stainless Steel Female RF Coaxial Connector with Microstrip Design Standard IEC 1169-33 500 Cycles Durability BMA Stainless Steel Female RF Coaxial Connector with Microstrip Design Standard IEC 1169-33

Imagem Grande :  500 ciclos Durabilidade BMA Conector coaxial RF feminino de aço inoxidável com Micro-Lista de padrão de design IEC 1169-33 Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT (Elite)
Certificação: ISO-9001-2015
Número do modelo: BMA-KFD9G
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100
Preço: negotiable
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Descrição de produto detalhada
Nome do produto: Conector RF BMA Revestimento: Níquel/ouro chapeado
Durabilidade: 500 Ciclos Material de contacto: Bronze, BECU
Materiais: De aço inoxidável Padrão de concepção:: IEC 1169-33
Tipo: Direita. Gênero: Fêmea
Destacar:

IEC 1169-33 Conector coaxial RF

,

500 ciclos Durabilidade Conector coaxial RF

,

Design de microstrip RF Coaxial Connector

BMA Conector coaxial RF feminino de aço inoxidável com microstrip



Os conectores da série BMA, desenvolvidos e fabricados em conformidade com as normas IEC1169-33, possuem um novo design de placa de mola que garante um contato confiável e propriedades elétricas aprimoradas.Estes conectores oferecem a vantagem única da capacidade de flutuação axial e radial, juntamente com o mínimo de espaçamento entre cada ponto de ligação e uma estrutura leve, tornando-os ideais para aplicações de acoplamento às cegas dentro do chassi e dos gabinetes.Amplamente utilizado em ligações modulares para tais conjuntos, a série BMA é intercambiável com os modelos internacionais, facilitando a rápida fixação e separação.São frequentemente utilizados para estabelecer ligações de cabos coaxial em dispositivos e instrumentos de rádio.

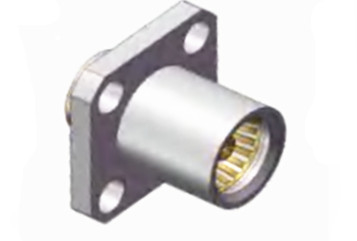

500 ciclos Durabilidade BMA Conector coaxial RF feminino de aço inoxidável com Micro-Lista de padrão de design IEC 1169-33 0

Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Características elétricas
Impedância 50 Ohms
Faixa de frequência DC ~ 18 GHz
Voltagem nominal 250 VRMS (nível máximo do mar)
Dieléctricos Resistência à tensão 1000 VRMS (nível máximo do mar)
Resistência ao isolamento ≥ 5000 MOhm
Resistência ao contacto Condutor externo ≤ 2,0 mOhm
Condutor central ≤ 0,5 mOhm
VSMR ≤ 1.3





Detalhes do produto

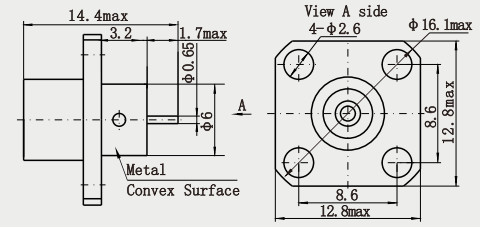

500 ciclos Durabilidade BMA Conector coaxial RF feminino de aço inoxidável com Micro-Lista de padrão de design IEC 1169-33 1

Características materiais e mecânicas
Condutor central Mascote/Vírus De aço de aço inoxidável
Fêmea/Socket Bronze Sn-P de aço inoxidável
Contacto de resiliência De ferro fundido Revestidos com níquel
Concha / Habitação De aço inoxidável Revestidos com níquel
Insuladores PTFE
Anel de vedação Borracha de silicone
Durabilidade 500 ciclos





Compatível com a RoHS - Sim, sim.
Ciclos de acasalamento 500 Ciclos
Conservação de contactos 10N min
Retenção de cabo 100 N min
Força de acasalamento 0.6N máximo
Força de desacoplamento 0.6 N máximo


Especificação ambiental:


Temperatura de funcionamento -55 a +155oC
Classificação de PI (acoplada) Proteção IP64



Características:
1. Conexão Slide-in cega: Este tipo de conexão não é apenas conveniente e rápido, mas também evita os inconvenientes e problemas que podem ser provocados por conexões de rosca,como a dificuldade de apertar os fios em um espaço estreito, etc. e, ao mesmo tempo, reduz o risco de ligações não fiáveis devido ao desgaste ou ao afrouxamento do fio.

2- Alto grau de normalização: os conectores BMA seguem as normas e padrões internacionais relevantes para a concepção e produção,assegurar uma boa intercambiabilidade e compatibilidade entre os conectores BMA produzidos por diferentes fabricantes, o que favorece a versatilidade e a interoperabilidade dos produtos.


Aplicação:

Instrumentos de ensaio e medição

1Analisador de Espectro: O Analisador de Espectro é utilizado para medir as características espectrais dos sinais,As suas portas de entrada e saída devem utilizar conectores coaxial de RF para ligar o equipamento sob cabos de ensaio e de ensaio.Os conectores coaxial RF femininos de microstrip BMA podem fornecer uma boa correspondência de sinal e baixa perda, para melhorar a precisão de medição do analisador de espectro.
2.Analisador de rede vetorial: os analisadores de rede vetorial são utilizados para medir parâmetros de rede, tais como parâmetros de dispersão, impedância, etc.,e exigir um conector coaxial de RF para ligar a rede em ensaio ao instrumento de ensaioOs conectores coaxial RF femininos de microstrip BMA proporcionam uma transmissão de sinal estável e resultados de medição precisos.


Nota:

Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
