Detalhes do produto:
Condições de Pagamento e Envio:
|

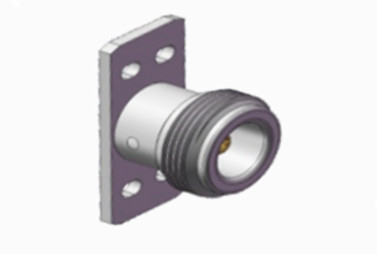

Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
---|---|---|---|
Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
Modelo: | N-KFD469 | Gênero: | Fêmea |
Materiais: | de latão | Isolador: | PTFE |
Durabilidade: | 500 Ciclos |
Os conectores do tipo N são conectores coaxial com acoplamento roscado, conhecidos pelas suas excelentes capacidades anti-vibração e desempenho elétrico.Eles suportam frequências de até 18 GHz e são compatíveis com vários tipos de cabos de RFEstes conectores são amplamente utilizados em aplicações como aviação, aeroespacial, radar, microondas e comunicações digitais, e instrumentos de teste e medição.Oferecemos serviços de personalização para conectores tipo n para atender às necessidades específicas dos nossos clientes.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
Características elétricas | ||
Impedância | 50Ω | |
Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
Resistência ao isolamento | ≥ 5000 MΩ | |
Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
Condutor central | ≤ 1,5 mΩ | |
VSWR | ≤ 1.3 | |
Características materiais e mecânicas | ||
Condutor central | Homem | De cobre, revestido de ouro |
Fêmea | Fósforo Bronze, revestido de ouro | |
Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
Grampos de cabo | De aço | Revestidos com níquel |
Isolador | PTFE | |
Garrafas | Borracha de silicone | |
Durabilidade | 500 Ciclos |
Desenho detalhado

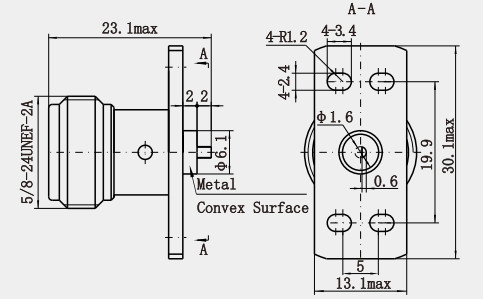

Desenho de contorno:
Características:
1Baixa perda: Adotando materiais de alta qualidade e um processo de fabricação preciso, a perda gerada durante a transmissão de sinal é extremamente baixa,que contribui para melhorar a eficiência e a qualidade da transmissão de sinal.
2. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
Aplicações:
1Características elétricas de alto desempenho: os conectores de microstripe do tipo N apresentam baixas perdas e alta eficácia de blindagem para garantir a integridade e precisão do sinal durante a transmissão.Isso permite que se destaque em aplicações de alta frequência, tais como as comunicações sem fios, as comunicações por satélite e outros domínios.
2- Adaptabilidade a uma ampla gama de frequências: os conectores de microstripos do tipo N suportam transmissão de largura de banda larga de baixas para altas frequências,e alguns dos tipos aprimorados de conectores do tipo N podem até chegar a 18 GHz ou a uma faixa de frequência superior para atender às necessidades de diferentes cenários de aplicação.
3. Conexão mecânica confiável: com a ligação roscada, os conectores de microstripos do tipo N podem manter uma ligação estável sob ambientes de vibração e choque,que reduz o risco de afrouxamento da ligação ou de interrupção do sinal causada por factores ambientais.
Catálogo do produto:
Adaptador de RF |
Associações de cabos RF |
Segamentos herméticos vidro-metal |
Conector da série J30J |
Junções giratórias de microondas |
Guia de onda para adaptador coaxial |
Conector de RF SMA/SSMA |
Conector de RF SMP/SSMP |
Conector RF MCX/MMCX |
Conector TNC RF |
Conector RF de tipo N |
Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
