Conector coaxial RF de microstrip feminina com pin de latão

N Bulkhead Female Microstrip RF Coaxial Connector with Brass Pin
N Bulkhead Female Microstrip RF Coaxial Connector with Brass Pin N Bulkhead Female Microstrip RF Coaxial Connector with Brass Pin

Imagem Grande :  Conector coaxial RF de microstrip feminina com pin de latão Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT (Elite)
Certificação: ISO-9001-2015
Número do modelo: N-KYD13
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 pcs
Preço: negotiable
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T/T, L/C, Western Union
Habilidade da fonte: 1,000, 000 peças por mês
Descrição de produto detalhada
Nome do produto: Tipo RF Conector coaxial de N Revestimento: Revestidos de ouro
Gênero: Fêmea Faixa de frequência: DC~11GHz
Modelo: N-KYD13 Impedância: 50Ω

Conector coaxial RF de microstrip feminina com pin de latão

Os conectores do tipo N são interfaces coaxiais roscadas, conhecidas pela sua resistência robusta às vibrações, desempenho elétrico superior,e frequência de operação típica de até 11 GHz, com os nossos modelos avançados estendendo esta capacidade para 18 GHzEstes conectores versáteis demonstram uma integridade excepcional do sinal através de múltiplas plataformas de cabos RF e encontram ampla aplicação na engenharia aeroespacial, sistemas de radar, tecnologia de microondas,telecomunicações digitais, instrumentação de RF e ambientes de teste de alta frequência.

Especializamo-nos na fabricação de soluções de tipo N personalizadas para atender a diversas especificações técnicas.As nossas capacidades de personalização incluem a orientação do conector (configurações padrão ou retângulo), estilos de montagem (montagem de painel, montagem de chassi ou montagem de flange), e configurações de adaptadores especializadas, garantindo uma integração precisa nas suas necessidades únicas do sistema.

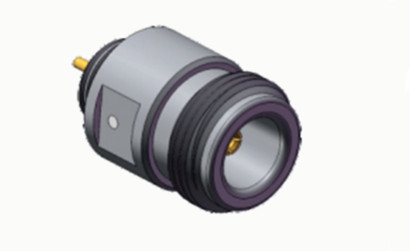

Conector coaxial RF de microstrip feminina com pin de latão 0



Especificações

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Características elétricas
Impedância 50Ω
Faixa de frequência DC ~ 11 GHz ((Max.18 GHz)
Voltagem nominal 1000VRMS* ((Max.Nível do mar)
Dieléctricos Resistência à tensão 1500VRMS* ((Max.Nível do mar)
Resistência ao isolamento ≥ 5000 MΩ
Resistência do centro Condutor externo ≤ 0,5 mΩ
Condutor central ≤ 1,5 mΩ
VSWR ≤ 1.3
Características materiais e mecânicas
Condutor central Homem Brass,

Revestidos com níquel

Fêmea Fósforo Bronze,

Revestidos com níquel

Contato resistente Fósforo Bronze Revestidos com níquel
Concha / Habitação Latão, aço inoxidável

Revestidos com níquel

Grampos de cabo De aço Revestidos com níquel
Isolador PTFE
Garrafas Borracha de silicone
Durabilidade 500 Ciclos

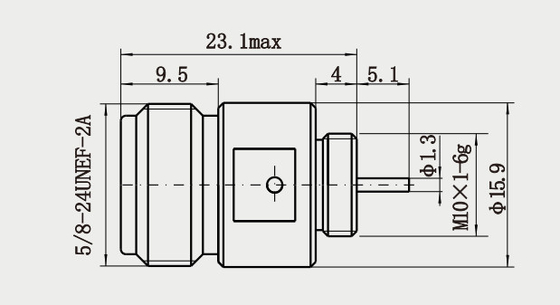

Desenho detalhado

Conector coaxial RF de microstrip feminina com pin de latão 1

Características:

1Características mecânicas
Desenho de acoplamento roscado: ligação fiável através de aperto rotativo, proporcionando boa estabilidade mecânica e resistência às vibrações, adequado para ambientes de vibração (por exemplo, aeroespacial,equipamento automóvel).
Multi-montagem: suporta configurações de montagem reta, ângulo direito, montagem de flange ou montagem de parede para atender a diferentes requisitos de espaço.
Durabilidade: materiais metálicos (como latão ou aço inoxidável) combinados com revestimento (como revestimento de ouro ou prata) para garantir resistência ao desgaste, resistência à corrosão e fiabilidade a longo prazo.



Aplicações:

1. aeroespacial
Sistemas de radar: utilizados para ligar módulos transceptores de radar e antenas, adaptando-se às necessidades de transmissão de sinal de alta potência e alta frequência14.
Equipamento de guerra eletrônica: nos sistemas militares de comunicação e interferência, os conectores N fornecem conexões confiáveis resistentes a vibrações, à água e à poeira14.
Equipamento de aviónica: utilizado em sistemas de comunicação e navegação aéreos, adaptado a temperaturas extremas e a ambientes de choque mecânico14.
2Indústria e Investigação
Experimentos de microondas e I&D de RF: Apoio ao ensaio de sinais de alta frequência e integração de equipamentos em ambientes de laboratório, tais como a concepção de antenas e análise de materiais14.
Centros de dados de alto desempenho: para ligações de RF de alta velocidade entre servidores e dispositivos de comunicação para garantir a integridade do sinal4.



Catálogo do produto:

Adaptador de RF
Associações de cabos RF
Segamentos herméticos vidro-metal
Conector da série J30J
Junções giratórias de microondas
Guia de onda para adaptador coaxial
Conector de RF SMA/SSMA
Conector de RF SMP/SSMP
Conector RF MCX/MMCX
Conector TNC RF
Conector RF de tipo N
Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm)



Embalagem e entrega:

* Cartão de exportação padrão
* De acordo com as exigências dos clientes



Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados
- Não..
