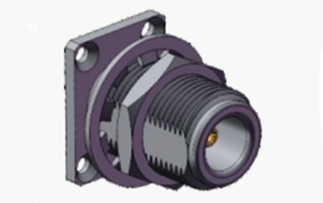

Conector coaxial RF de montagem de flange feminino de parede N revestido de níquel
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KYFD1 | Gênero: | Fêmea |
Conector coaxial RF de montagem de flange feminino de parede N revestido de níquel
Os conectores do tipo N utilizam mecanismos de ligação de roscas, proporcionando uma resistência à vibração excepcional e um desempenho elétrico otimizado.Os nossos modelos avançados estendem as capacidades de operação para 18 GHzEstes conectores mantêm a compatibilidade com diversos tipos de cabos RF e são componentes integrais em aviônicos, sistemas aeroespaciais, redes de radar, aplicações de microondas,Infraestrutura de comunicação digital, e equipamento de medição de precisão.
A nossa equipa de engenheiros especializa-se na elaboração de soluções de tipo N sob medida para corresponder às especificações precisas.ou desenhos de montagem em flange, fornecemos adaptadores e conectores totalmente personalizados para atender às suas necessidades de aplicação exatas.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

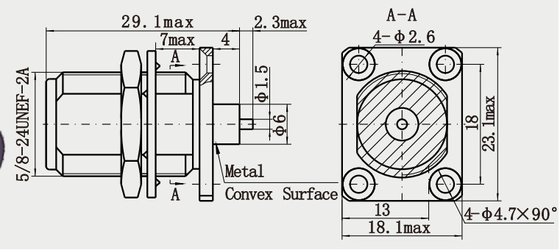

Desenho detalhado
Características:
1- Design de acoplamento a rosca: ligação fiável através de aperto rotativo, proporcionando boa estabilidade mecânica e resistência a vibrações, adequado para ambientes de vibração (por exemplo, aeroespacial,equipamento automóvel).
2. Multi-montagem: Suporta configurações de montagem reta, ângulo direito, montagem de flange ou montagem de parede para atender a diferentes requisitos de espaço.
Aplicações:
1Radiodifusão e Rádio e Televisão
Transmissor de televisão: Utilizado para ligar o transmissor à antena para transmitir sinais de RF de alta frequência (por exemplo, bandas UHF/VHF) para assegurar uma cobertura de sinal estável34.
Redes de TV a cabo: nos sistemas de distribuição de cabo, os conectores do tipo N são utilizados para ligar cabos coaxial a equipamentos que suportam a transmissão de sinal analógico/digital3.
2Instrumentos de ensaio e medição
Analisador de rede vetorial/analisador de espectro: Utilizado como interface padrão para ligar o dispositivo em teste com o instrumento para suportar testes de sinal de alta precisão (por exemplo, DC a 18 GHz) 14.
Geradores/osciloscópios de sinal: para entrada/saída de sinal de RF para garantir uma baixa reflexão e baixa perda1
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
