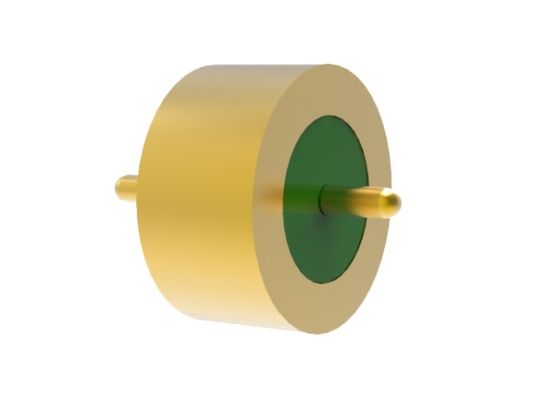

Conectores de vedação de vidro para metal Feedthroughs de RF para embalagens herméticas M1710-2
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Rounded | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Destacar: | Conectores de vedação metálica Feedthroughs RF,Embalagens herméticas |
||
Conectores de Vedação Vidro-Metal Feedthrus RF para Embalagens Herméticas
Vedação Vidro-Metal também é chamado deIsolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação gas. Eles são um dos componentes mais críticos em componentes de vedação.
 |
|
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos deliga Kovarque sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc.Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Especificação:
| Nome do Produto | Vedação Vidro-Metal com Cabeça de Prego |
| Impedância | RF |
| Tipo | Único |
| Opções de Ponta do Pino | Arredondado |
| Placa | Banhado a ouro |
| Feedthrus DC | Kovar 4J29 |
|
Material do Vidro
Cor do Vidro
|
7052 ou 7070
Verde ou Branco
|
| VSWR | NA |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Tensão de Resistência | ≥300V |
| Resistência de Isolamento | ≥2000MΩ para pino único, ≥1000MΩ para multi-pinos, |
| Temperatura de operação | -65℃~+260℃ |
Características:
-Hermético
-Qualidade estável e alta confiabilidade
-Tamanho pequeno
-Leve
-Ligação de fio de ouro, soldagem e método de acoplamento para escolha
Aplicação:
Ampla gama de uso de pacotes eletrônicos, contramedidas eletrônicas, mísseis, satélites, radar e outros em militares, aeroespacial, aviônica, automotivo e outros campos. Pode ser usado com SMA, produtos de ondas milimétricas.
Vantagens:
-Controle rigoroso de tolerância
-Design padrão e personalizado para escolha.
-Grau Militar com banho de ouro de 1,27um
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
-Produtos e serviços de alta relação custo-benefício
-Design padrão e personalizado para escolha.
-Grau Militar com banho de ouro de 1,27um
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
-Produtos e serviços de alta relação custo-benefício

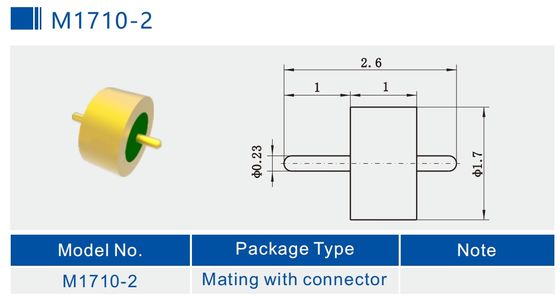

Imagem Detalhada
Unidade: mm
Lista de Produtos: Catálogo-Vedantes Herméticos Vidro-Metal.pdf
| M1710-2 | Escolha de Soldagem, Acoplamento e Ligação |
| Série Padrão JM de Pino Único RF de 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Série Não Padrão JM de Pino Único RF de 50Ω | Escolha de Soldagem, Acoplamento e Ligação |
| Série JK de Pino Único DC | Escolha de Soldagem e Ligação |
| Série Padrão JK de Pino Único DC | Escolha de Soldagem e Ligação |
| Série Não Padrão JK de Pino Único DC | Escolha de Soldagem e Ligação com Cabeça de Prego |
|
Série JMC de Header Multi-pinos
|
1-9 pinos com escolha de 1-3 fileiras |
| Dimensões personalizadas |
Bem-vindo |
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação Vidro-Metal Herméticos, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
