Conector RF de pino único de 50 Ohms personalizável, vedação hermética vidro-metal M2016 Certificado ROHS ISO-9001-2015
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| Marca: | ELT(Elite) | Size: | can be customized according to your requirement |
| Destacar: | Conector RF de pino único de 50 Ohms,Conector de pino único hermético |
||

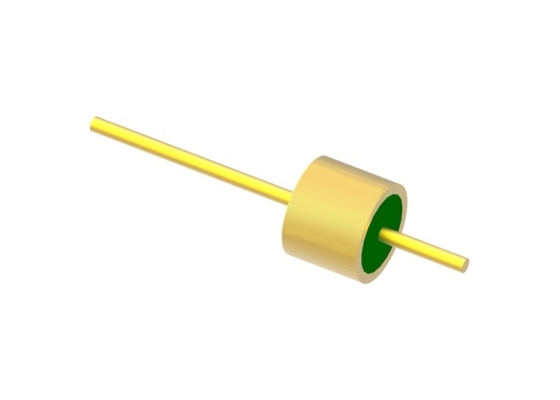

Pino Único 50Ohm RF Vedação Hermética Vidro-Metal com Superfície de Ligação de Fio de Ouro
Especificação de M2016:
| Nome do Produto | Vedantes Herméticos Vidro-Metal |
| Impedância | 50Ohm RF |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
7050 ou 7070 ou DM308
Verde ou Branco
|
| Faixa de Frequência | DC-18GHz |
| VSWR | 1.35 |
| Tensão Suportável | ≥500V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de operação | -65℃~+260℃ |
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento para escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, contramedidas eletrônicas, satélites, mísseis, radar e outros no campo militar, aviônico, aeroespacial e automotivo. Pode ser usado com SMA, produtos de ondas milimétricas.
Vantagens:
-Grau militar com banho de ouro de 1,27um
-Controle rigoroso de tolerância
-Design padrão e personalizado para escolha.
-Alta produtos e serviços econômicos
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados

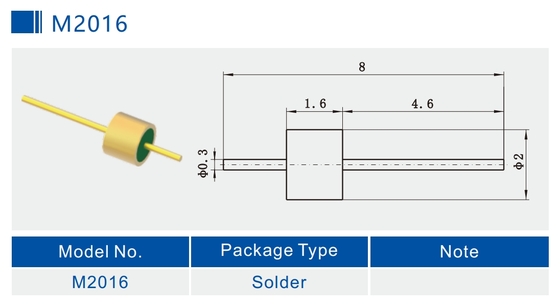

Imagem detalhada (mm) de M2016
Catálogo-Vedantes-Vidro-Metal Herméticos.pdf
Vedantes Herméticos Vidro-Metal Passagens RF/DC /Conectores de vários pinos /Conector também é chamado de Isolador de vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação a gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar que é sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Lista de produtos:
| Série JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série padrão JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série não padrão JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série JK de pino único DC | Escolha de soldagem e ligação |
| Série padrão JK de pino único DC | Escolha de soldagem e ligação |
| Série não padrão JK de pino único DC | Escolha de soldagem e ligação de cabeça de prego |
|
Conector de vários pinos Série JMC
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de Vedação Hermética Vidro-Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
