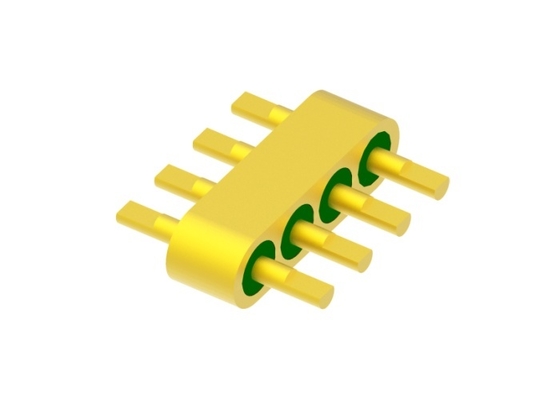

Cabeçalho de 4 pinos, revestido de ouro, com conectores herméticos MC-677-JH para material de vidro 7052
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Plating: | Gold Plated | Pin: | Multi-pin |
|---|---|---|---|
| Pin Number: | 4 pins | Glass Material: | 7052,7070 |
| Hermecity: | <1.01325 X 10E-08 std.cc/s | Certificate: | ROHS ISO-9001-2015 |
| Package: | Glass to metal seals | Marca: | ELT(Elite) |
| ODM: | can be customized according to your requirement | ||
| Destacar: | Cabeçalho de 4 pinos com conectores herméticos,Cabeçalho de vários pinos com conectores herméticos,Cabeça revestida de ouro com conectores herméticos |
||
Conector hermético de 4 pinos com superfície de ligação
Especificação de MC-677-JH:
| Nome do produto | Hermético 4 Conector de pino com superfície de ligação |
| Impedância | NA |
| Tipo | 4 pinos |
| Fileiras | 1 fileira |
| Cor | Banhado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7070
Verde
|
| Faixa de frequência | NA |
| VSWR | NA |
| Tensão suportável | ≥100V |
|
Hermeticidade Taxa de vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Resistência de isolamento | ≥2000MΩ |
| Temperatura de operação | -65℃~+260℃ |

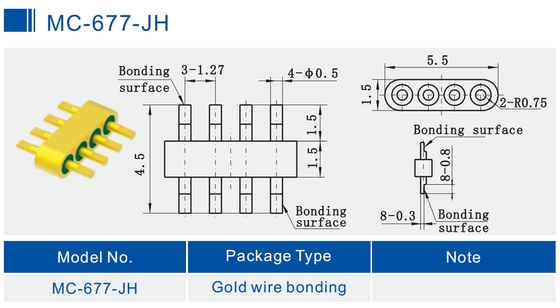

Imagem detalhada (mm) de MC-677-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
-----------------------------------------------------------------------------------------------------------------------------------------
Outro conector hermético de 4 pinos
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
Introdução
Vedantes herméticos vidro-metal Feedthroughs RF/DC /Conectores multipinos /Conector também é chamado de Isolador de vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação a gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar que é sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: ligação de fio de ouro, soldagem e método de acoplamento para escolha
Aplicação:
Ampla gama de aplicações de pacotes eletrônicos, contramedidas eletrônicas, satélites, mísseis, radar e outros em áreas militares, aviônicas, aeroespaciais e automotivas. Pode ser usado com SMA, produtos de ondas milimétricas.
Vantagens:
-Grau militar com banho de ouro de 1,27um
-Rigoroso controle de tolerância
-Design padrão e personalizado para escolha.
-Alta produtos e serviços econômicos
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de produtos:
| Série JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série padrão JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série não padrão JM de pino único RF de 50Ω | Escolha de soldagem, acoplamento e ligação |
| Série JK de pino único DC | Escolha de soldagem e ligação |
| Série padrão JK de pino único DC | Escolha de soldagem e ligação |
| Série não padrão JK de pino único DC | Escolha de soldagem e ligação de cabeça de prego |
|
Série JMC de conector multipino
|
1-9 pinos com escolha de 1-3 fileiras |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores de vedação hermética vidro-metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
