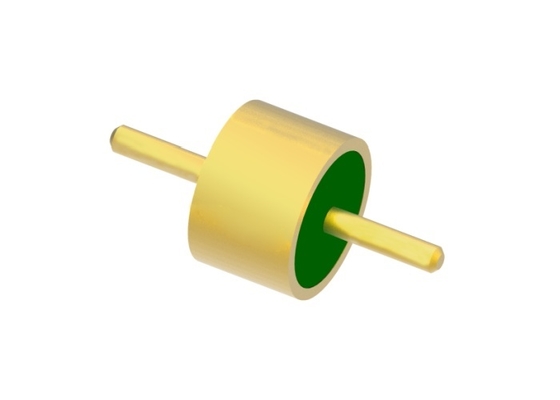

Conectores de vedação de vidro a metal de raio completo RF Feedthrus para embalagens herméticas M3020
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| Destacar: | M3020 Conectores de vedação de vidro para metal,Conectores de vedação de vidro a metal de raio completo |
||
Conectores de vedação de vidro a metal de raio completo, alimentação por RF para embalagens herméticas
Radius totalSelo de vidro a metal Também é chamadoIsolador de vidroSão utilizados principalmente para a transmissão de sinais de micro-ondas, sinais de potência e sinais de controlo entre módulos e módulos, módulos e componentes comSão um dos componentes mais críticos dos componentes de vedação.
 |
|
O vidro com baixa constante dielétrica e baixa perda dielétrica é utilizado como material isolante e de suporte.Ligação de KovarO condutor central tem uma variedade de estilos de terminação, como ligação de fio de ouro, solda e acoplamento etc.Os isoladores de vidro são pequenos, leves, herméticos, de elevada fiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrónica nos últimos anos.
Especificações:
| Nome do produto | Radius totalSelo de vidro a metal |
| Impedância | RF |
| Tipo | Solteiro |
| Opções de ponta de alfinete | Radius total |
| Placas | de aço inoxidável |
| DC Feedthrus | Kovar 4J29 |
|
Material de vidro
Cor de vidro
|
7052 ou 7070
Verde ou Branco
|
| VSWR | NA |
|
Hermeticidade Taxa de vazamento |
< 1,01325 X 10-3Pa*cm3/s |
| Resiste à tensão | ≥ 300 V |
| Resistência ao isolamento | ≥ 2000MΩ para pin único, ≥ 1000MΩ para multipin, |
| Temperatura de funcionamento | -65°C~+260°C |
Características:
- Hermético.
- Qualidade estável e alta fiabilidade
- Pequeno.
- leve
- Método de ligação, solda e acoplamento de fio de ouro
Aplicação:
Ampla gama de uso de pacotes eletrônicos, contramedidas eletrônicas, mísseis, satélites, radar e outros em militares, aeroespacial, aviônicos, automotivos e outros arquivados.Produtos de ondas milimétricas.
Vantagens:
- Controlo estrito de tolerância
- Design padrão e personalizado para escolha.
- Militar, com 1,27um de ouro.
- Grandes estoques para tamanhos normais
- Entrega rápida para produtos personalizados
- Produtos e serviços de elevado custo-benefício
- Design padrão e personalizado para escolha.
- Militar, com 1,27um de ouro.
- Grandes estoques para tamanhos normais
- Entrega rápida para produtos personalizados
- Produtos e serviços de elevado custo-benefício

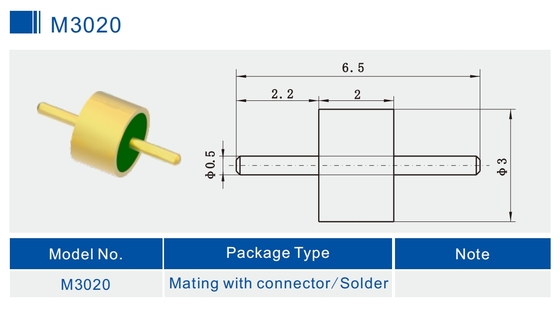

Imagem detalhada
Unidade: mm
Lista de produtos:Catálogo de vedações herméticas vidro-metal.pdf
| M3020 | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série padrão | Soldagem Opção de acoplamento e ligação |
| 50Ω RF Single-pin JM série não-padrão | Soldagem Opção de acoplamento e ligação |
| Série JK DC de um único pin | Escolha de solda e ligação |
| DC Single-pin JK série padrão | Escolha de solda e ligação |
| DC Single-pin JK série não-padrão | Opção de solda e colagem da cabeça dos pregos |
|
Série JMC de cabeçalho multi-pin
|
1-9 pinos com 1-3 linhas de escolha |
| Dimensões personalizadas |
Bem-vindo |
Nota:
Temos mais de 100.000 tipos deConectores herméticos de vedação de vidro para metal,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus dados.
