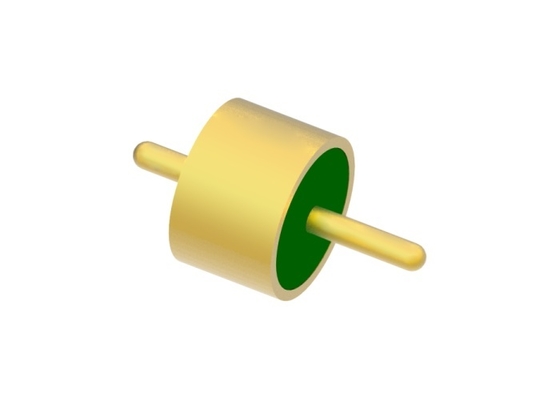

Conectores de vedação vidro-metal de raio total, passagens RF para encapsulamento hermético M3020-9
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Vidro para focas herméticas de metal | Alfinete: | solteiro |
|---|---|---|---|
| Opções de ponta do pino: | Raio completo | Certificado: | ROHS ISO-9001-2015 |
| Chapeamento: | Ouro banhado | DC Feedthrus: | Kovar 4J29 |
| Vidro: | 7052, 7070 | Hermecity: | 1 x 10-9 cche/s @ 1 atm |
| Destacar: | Conectores RF de vedação vidro-metal,Conectores de vedação metal-vidro |
||
Conectores de Vedação de Vidro a Metal de Raio Total RF passa-fios para Embalagens Herméticas
Placa Vedação de Vidro a Metal também é chamado deIsolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de
 |
|
liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc.Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.Especificação:
Nome do Produto
| Raio Total | PlacaImpedância |
| RF | Tipo |
| Único | Opções de Ponta de Pino |
| Raio Total | Placa |
| Banho de ouro | Passa-fios DC |
| Liga Kovar 4J29 | Material do Vidro |
|
Cor do Vidro
7052 ou 7070
|
Verde ou Branco
VSWR
|
| NA | Hermeticidade |
|
Taxa de Vazamento < 1.01325 X 10 |
-3 Pa*cm3/s< 1X 10 |
| ≥300V | Resistência de Isolamento |
| ≥2000MΩ para pino único, ≥1000MΩ para multipinos, | Temperatura de Operação |
| -65℃~+260℃ | Características: |
-Hermético
-Qualidade estável e alta confiabilidade
-Tamanho pequeno
-Leve
-Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de uso em embalagens eletrônicas, aeroespacial comercial, satélites, radar e outros no campo aeroespacial, de aviação, automotivo e outros. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-Controle rigoroso de tolerância
-Design padrão e personalizado à escolha.
-1.27um banhado a ouro
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
-Produtos e serviços de alta relação custo-benefício
Imagem Detalhada
-1.27um banhado a ouro
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
-Produtos e serviços de alta relação custo-benefício

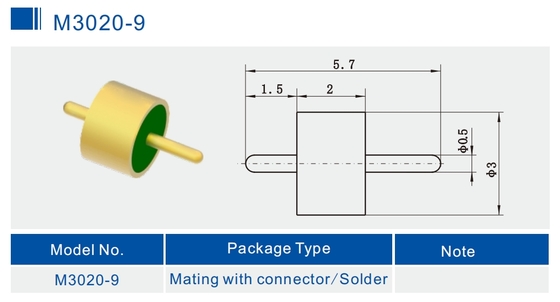

Imagem Detalhada
Unidade: mm
Lista de Produtos:
Catálogo-Vedantes Herméticos de Vidro a Metal.pdfM3020-9
| Escolha de Soldagem, Acoplamento e Ligação | Escolha de Soldagem e Ligação |
| Escolha de Soldagem, Acoplamento e Ligação | Escolha de Soldagem e Ligação |
| Série JK DC de Pino Único | Escolha de Soldagem e Ligação |
| Série JK Padrão DC de Pino Único | Escolha de 1-9 pinos com 1-3 fileiras |
| Série JMC de Conector Multipinos | Escolha de 1-9 pinos com 1-3 fileiras |
| Dimensões personalizadas | Bem-vindas |
|
NOTA:
|
Temos mais de 100.000 tipos de |
| Conectores Herméticos de Vedação de Vidro a Metal |
, |
se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
