Conector de Header de 3 Pinos Hermético Pino Reto com Ponta Cortada e Superfície de Ligação MC-789-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Alfinete: | Multi-pinos |
|---|---|---|---|
| Número do pino: | 3 pinos | Material de vidro: | 7052.7070 |
| Hermecity: | <1,01325 x 10e-08 std.cc/s | Certificado: | ROHS ISO-9001-2015 |
| pacote: | Vidro para vedações de metal | Marca: | ELT(Elite) |
| ODM: | pode ser personalizado de acordo com o seu requisito | ||
| Destacar: | Conector de Header de 3 Pinos com Superfície de Ligação,Conector de Header de 3 Pinos MC-789-JH |
||

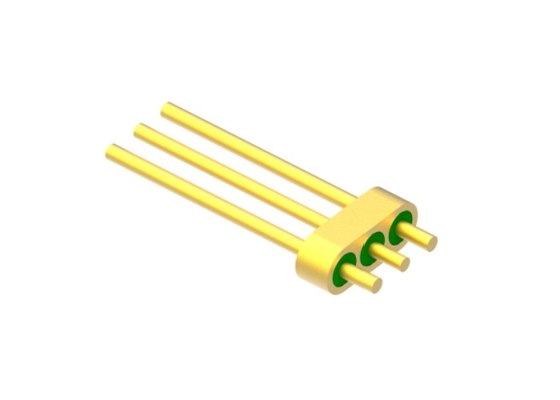

Conector Hermético de 3 Pinos com Ponta de Pino Reto e Superfície de Ligação
Especificação de MC-789-JH:
| Nome do Produto | Hermético de 3 pinos Conector de Múltiplos Pinos com Superfície de Ligação |
| Impedância | NA |
| Tipo | 3 pinos |
| Linhas | 1 linha |
| Cor | Banho de ouro |
| Material da carcaça e do pino | Liga Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7070
Verde
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥100V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/seg @ 1 atm |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de Operação | -65℃~+260℃ |

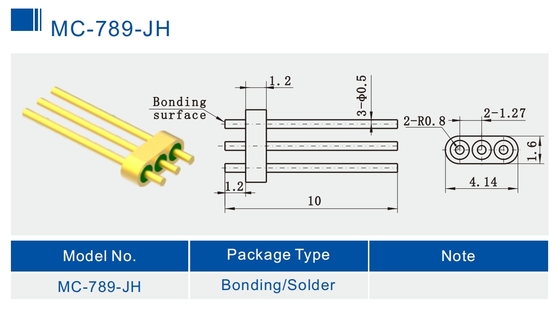

Imagem Detalhada (mm) de MC-789-JH
Catálogo-Selos Herméticos de Vidro-Metal.pdf
Selos Herméticos Ótimos-ELT.pdf
----------------------------------------------------------------------------------------------------------------------------------------
Outros Conectores Herméticos de 3 Pinos:
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
----------------------------------------------------------------------------------------------------------------------------------------
Introdução
Conectores de Alimentação RF/DC Herméticos de Vidro-Metal /Conectores de Múltiplos Pinos /Conector também é chamado de Isolador de Vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos de liga Kovar sinterizada em alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, altamente confiáveis e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável e alta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos, satélites, radar e outros em aviônica, aeroespacial e automotiva. Pode ser usado com produtos SMA, onda milimétrica.
Vantagens:
-1.27um banho de ouro
-Estrito controle de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços de alto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de Produtos:
| Conectores RF Monopino de 50Ω Série JM | Escolha de Soldagem, Acoplamento e Ligação |
| Conectores RF Monopino de 50Ω Série JM Padrão | Escolha de Soldagem, Acoplamento e Ligação |
| Conectores RF Monopino de 50Ω Série JM Não Padrão | Escolha de Soldagem, Acoplamento e Ligação |
| Conectores DC Monopino Série JK | Escolha de Soldagem e Ligação |
| Conectores DC Monopino Série JK Padrão | Escolha de Soldagem e Ligação |
| Conectores DC Monopino Série JK Não Padrão | Escolha de Soldagem e Ligação de Cabeça de Unha |
|
Conectores de Múltiplos Pinos Série JMC
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos de Conectores Herméticos de Vidro-Metal, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
