Soluções herméticas DC de vidro para metal com superfície de ligação de fio de ouro MC-1129-JH
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Chapeamento: | Ouro banhado | Certificado: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Alfinete: | Pino único |
| Vidro: | 7052.7070 | Hermecity: | <1,01325 x 10e-08 std.cc/s |
| pacote: | Vidro para vedações de metal | Forma: | Vidro de sinterização para selo de metal kovar |
| Marca: | ELT(Elite) | Tamanho: | pode ser personalizado de acordo com o seu requisito |
| Destacar: | Selo de vidro DC hermético com um único alfinete,Selo de vidro para metal com fio de ouro,Conector hermético com superfície de ligação |
||

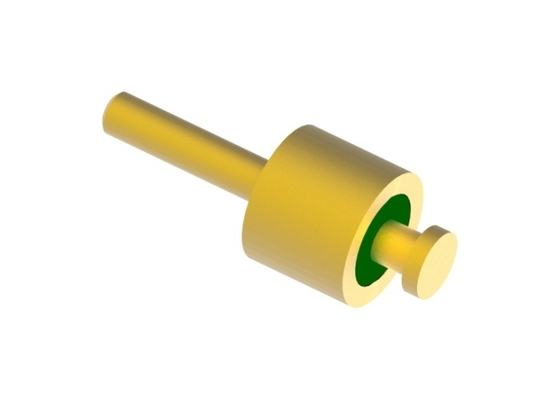

Cabeça de prego vedações herméticas de vidro a metal com superfície de ligação de fio de ouro
EspecificaçãoMC-1129-JH:
| Nome do Produto | Vedações herméticas de vidro a metal |
| Impedância | DC ou outro |
| Tipo | 1 pino |
| Linhas | 1 linha |
| Cor | Banado a ouro |
| Material da carcaça e do pino | Kovar 4J29 |
|
Material do vidro
Cor do vidro
|
Tipo 7050 ou 7070
Verde ou Branco
|
| Faixa de Frequência | NA |
| VSWR | NA |
| Tensão de Suporte | ≥300V |
|
Hermeticidade Taxa de Vazamento |
< 1.01325 X 10-3 Pa*cm3/s |
| Resistência de Isolamento | ≥2000MΩ |
| Temperatura de Operação | -65°C~+260°C |

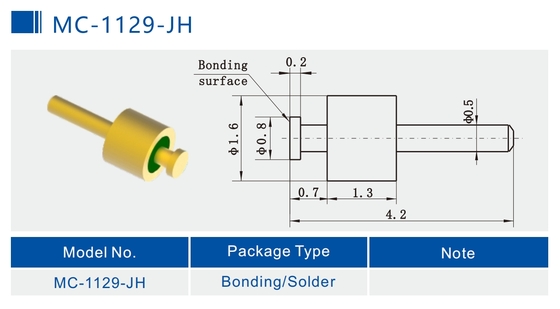

Imagem Detalhada (mm) deMC-1129-JH
Catálogo-Vedações Herméticas de Vidro a Metal.pdf
Introdução
Vedações Herméticas de Vidro a Metal RF/DC /Cabeçotes Multipinos/Conectortambém é chamado deIsolador de vidro. Eles são usados principalmente para transmitir sinais de micro-ondas, sinais de energia e sinais de controle entre módulos e módulos, módulos e componentes com requisitos de vedação de gás. Eles são um dos componentes mais críticos em componentes de vedação.
O vidro com baixa constante dielétrica e baixa perda dielétrica é usado como material isolante e de suporte. A carcaça e o condutor são feitos deliga Kovar que é sinterizada sob alta temperatura, e a superfície é banhada a ouro. O condutor central possui uma variedade de estilos de terminação, como ligação de fio de ouro, soldagem e acoplamento, etc. Os isoladores de vidro são pequenos, leves, herméticos, de alta confiabilidade e têm sido amplamente utilizados nas indústrias de fabricação de eletrônicos nos últimos anos.
Características:
-Tamanho pequeno
-Leve
-Hermético
-Qualidade estável ealta confiabilidade
-Condutor interno: Ligação de fio de ouro, soldagem e método de acoplamento à escolha
Aplicação:
Ampla gama de aplicações em pacotes eletrônicos,aeroespacial comercial, satélites, radar e outros em aviônica, aeroespacial e automotivo. Pode ser usado com produtos SMA, de ondas milimétricas.
Vantagens:
-Ouro banhado a 1,27um
-Estritocontrole de tolerância
-Design padrão e personalizado à escolha.
-Produtos e serviços dealto custo-benefício
-Grandes estoques para tamanhos padrão
-Entrega rápida para produtos personalizados
Lista de Produtos:
| RF de pino único de 50Ω Série JM | Escolha de soldagem, acoplamento e ligação |
| RF de pino único de 50Ω Série JM Padrão | Escolha de soldagem, acoplamento e ligação |
| RF de pino único de 50Ω Série JM Não Padrão | Escolha de soldagem, acoplamento e ligação |
| DC de pino único Série JK | Escolha de soldagem e ligação |
| DC de pino único Série JK Padrão | Escolha de soldagem e ligação |
| DC de pino único Série JK Não Padrão | Escolha de soldagem e ligação de cabeça de prego |
|
Cabeçote Multipinos Série JMC
|
1-9 pinos com escolha de 1-3 linhas |
| Dimensões personalizadas |
Ampla gama |
NOTA:
Temos mais de 100.000 tipos deConectores Herméticos de Vidro a Metal,se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
