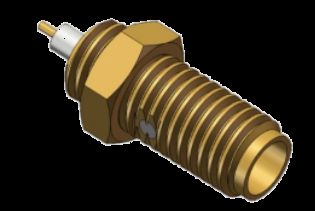

SSMA / Mini SMA Female Jack Bulkhead RF Coaxial Microstrip Connector with Screw Mount Up to 18GHz
|
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector de microstrip straight feminina ssma fêmea ssma | Modelo: | SSMA-KYD21 |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Impedância: | 50Ω |
| Tensão nominal: | 250 V | DWV: | 750 V |
| Resistência de Isolamento: | ≥5000MΩ | Maestro Central: | Liga de cobre, banhada a ouro |
| Condutor Externo: | Liga de cobre, banhada a ouro | Método de montagem: | Parafuso de antepara |
| Isoladores: | PTFE | Amostras: | Disponível, em estoque |
| Destacar: | SSMA female jack RF connector,Mini SMA bulkhead coaxial connector,Screw mount microstrip connector 18GHz |
||
Conector Coaxial RF SSMA / Mini SMA Fêmea com Flange Montagem Até 18GHz
Especificações do Produto
| Itens | Valor |
|---|---|
| Nome do Produto | Conector Coaxial RF SSMA Fêmea com Flange Reto |
| Modelo |
SSMA-KYD21
|
| Faixa de Frequência | 0.3MHz-18GHz |
| Impedância | 50Ω |
| Tensão Nominal | 250v |
| Tensão de Teste Dielétrico (DWV) | 750V |
| Resistência de Isolamento | ≥5000MΩ |
| Condutor Central | Liga de Cobre, Banhado a Ouro |
| Condutor Externo | Liga de Cobre, Banhado a Ouro |
| Método de Montagem | Parafuso com Flange |
| Isoladores | PTFE |
Visão Geral do Produto
Tamanho Compacto com Ampla Largura de Banda de Frequência Os conectores da série SSMA são projetados para serem compactos, com aproximadamente 70% do tamanho dos conectores SMA tradicionais, tornando-os ideais para aplicações onde o espaço é limitado. Apesar do seu tamanho menor, estes conectores suportam uma ampla largura de banda de frequência, garantindo um desempenho robusto em várias frequências.
Operação de Frequência até 30GHz Capazes de operar em frequências de até 30GHz, os conectores SSMA são adequados para uma ampla gama de aplicações de alta frequência. Esta operação de alta frequência permite um uso versátil em sistemas de comunicação avançados e aplicações de RF.
Dimensões da Interface dos Conectores Coaxiais RF SSMA
Conector Microstrip Coaxial RF SSMA / Mini SMA com Flange Dimensões
Dimensões externas para o SSMA-KYD21 (Unidade: mm).
Outros Modelos de Conectores Microstrip Coaxiais RF SSMA Fêmea com Flange:
Aplicações
Ideal para transmissão de sinais de micro-ondas de alta precisão em:
- Sistemas de comunicação por micro-ondas
- Equipamentos de medição
- Aplicações aeroespaciais
- Sistemas de radar
- Campos eletrônicos
Embalagem e Envio
Embalagem: Cada conector microstrip com flange SSMA é cuidadosamente embalado em caixas protetoras para garantir um trânsito seguro.
Envio: Utilizamos serviços de courier confiáveis com números de rastreamento fornecidos para todos os envios.
Envio: Utilizamos serviços de courier confiáveis com números de rastreamento fornecidos para todos os envios.
Observação: Para outros modelos similares de microstrip com flange SSMA, entre em contato conosco para nosso catálogo. Embora alguns modelos estejam em estoque, todos podem ser produzidos rapidamente para o modelo do catálogo.
