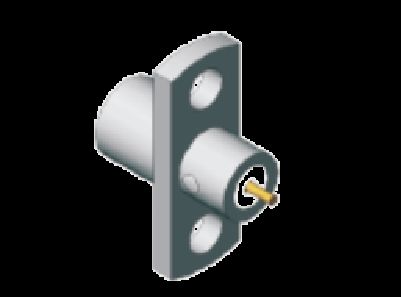

Aço inoxidável SMP Macho Meio Detentor Planel Mount SMP Plug 2 Hole Flange Mount Frequência Limitada de Detenção Até 18GHz
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector SMP RF com flange de 2 furos | Modelo: | SMP-JFD127G |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Habitação: | Aço Inoxidável, Passivição |
| Contatos: | Liga de cobre, palting de ouro | Isolador: | PTFE |
| Estilo de montagem: | Montagem em flange com 2 furos | Resistência de Isolamento: | >5000MΩ |
| DWV: | 500 V | Impendência: | 50Ω |
| Profundidade de engajamento: | 2,79 mm | Temperatura: | -55℃~+125℃ |
| Amostras: | Em estoque> 30 unidades | ||
| Destacar: | Conector RF SMP de aço inoxidável,Plugue macho SMP com flange de 2 furos,Conector SMP com detentor limitado a 18 GHz |
||
Descrição do produto:
O conector de RF SMP é um conector coaxial de RF subminiatura projetado para aplicações de alta frequência de até 40 GHz.tornando-o ideal para utilização em vários dispositivos eletrónicos, sistemas, comunicações, stacom, radar e assim por diante para a conexão entre placas.O tampão masculino tem três estruturas: abertura total, abertura limitada (também chamada de semi-abertura, semi-abertura) e abertura lisa (incluindo a luva de captura).
De acordo com as diferentes aplicações de utilização, o utilizador pode escolher a tomada masculina com diferentes estruturas.A completa descontraçãoTem a força máxima de retenção de ligação, a melhor resistência à vibração e desempenho de impacto.
Quando o utilizador necessita de muitas vezes de inserção, pode utilizar o desacoplamento limitado (também chamado de semi-desacoplamento, semi-desacoplamento).Ele força de retenção é base médiana estrutura do forro lisoÉ amplamente utilizado para montagem de PCB e conexões de acoplamento cego.
Quando o usuário precisa de mais ou tem que montar muitos conectores RF SMP, eles podem escolher a estrutura de furo suave.Tem a mesma força de engajamento e forças de desengajamento e permite desalinhamento axial e radial.
|
Características elétricas
|
||
|
Impedância
|
50Ω
|
|
|
Faixa de frequência
|
DC~40 GHz
|
|
|
Voltagem nominal
|
170VRMS
|
|
|
Dieléctricos Resistência à tensão
|
500VRMS
|
|
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|
|
|
Condutor externo
|
Normal≤2,5 mΩ
|
|
Condutor central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤ 1.3
|
|
| VSWR | DC ~ 18 GHz | 18 GHz ~ 26,5 GHz | 26.5 ~ 40 GHz | |
| Direita. | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Ângulo reto | ≤ 1.3 | |||
| Adaptador | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | |
| Outros | ≤ 1.3 |
A dimensão de contorno do conector RF SMP de aço inoxidável (unidade: mm):SMP-JFD127G
Outros aços inoxidáveisSMP RF Connector Plug masculino 2 orifícios do painel de montagem ConectorModelo similar: Série SMP-JFD129G
Outros aços inoxidáveisSMP Plug masculino 2 furo de painel de montagem ConectorModelo semelhante: SMP-JFD19G Série, esta série também temos a interface com borrada lisa.
Mais produtos, por favor, entre em contato conosco livremente para a montagem de flange SMP conectores catálogo sales3@xa-elite.com.cn
Aplicações:
A Xi'an Elite Electronic é uma das principais fabricantes de conectores e adaptadores de RF, componentes de microondas/guia de ondas e conjuntos de cabos, servindo no setor aeroespacial, aviação, navegação, satélite, radar,Comunicaçõescampos há mais de 23 anos.
Personalização:
Serviços de personalização de produtos para SMP RF Connector estão disponíveis:
Marca: ELT
MOQ: 200 peças
Preço: Dependendo da quantidade
Por favor, envie-nos o desenho ou os detalhes e deixaremos que o nosso engenheiro organize a avaliação ou recomendamos-nos o modelo alternativo ou fornecemos a nossa solução para si.
Também podemos fornecer a personalização para os conectores tais comoSMA, SSMA, SMP, SSMP ((SMPM), CSMP ((SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors,Cargas de RF,Antenas, filtros, divisores de energia, acoplador.
Embalagem e transporte:
Embalagem do conector de RF SMP:
1 peça/ saco plástico pequeno
10 peças/ saco de plástico maior
100 peças/ caixa de cartão
O SMP RF Connector vem embalado em uma pequena caixa de papelão para garantir sua proteção durante o transporte.
Para o transporte, o conector masculino SMP RF é colocado no carro.
