Conector da série J30J Rectangular 37 contatos Soquete feminino com comprimento de fio 300 mm para sistema de radar

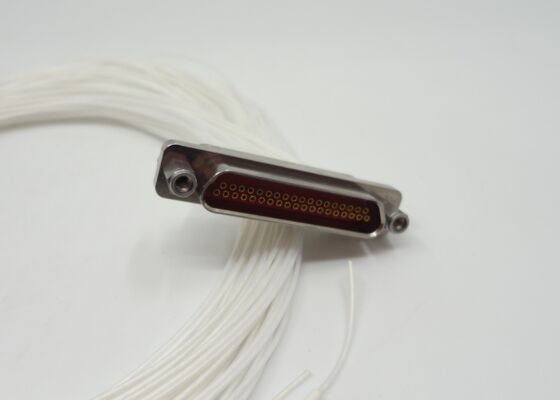

J30J Series Connector Rectangular 37contacts Female Socket with Wire Length 300mm for Radar System
J30J Series Connector Rectangular 37contacts Female Socket with Wire Length 300mm for Radar System

Imagem Grande :  Conector da série J30J Rectangular 37 contatos Soquete feminino com comprimento de fio 300 mm para sistema de radar Melhor preço

Detalhes do produto:
Lugar de origem: Xi'an, China
Marca: ELT
Certificação: ISO Certificates
Número do modelo: J30J-31TJL-1000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: em estoque
Preço: Depending on the quantity
Detalhes da embalagem: CAIXA
Tempo de entrega: 5-10 dias úteis para a quantidade armazenada
Termos de pagamento: T/T ou LC
Habilidade da fonte: Como exigências
Descrição de produto detalhada
Nome do produto: Conectores da série J30J Outro nome: Conectores Micro D
Maestro Central: Ligação de cobre, revestimento de ouro Condutor Externo: Liga de alumínio, revestimento por níquel
DWV: 800 V Terminar o contacto: Crimpagem
Resistência de Isolamento: ≥5000MΩ Contacto/Pin: 37contatos
Dielétrico de Isolamento: PBT Temperatura operacional: -55℃~+125℃
Temperatura de armazenamento.: -55℃~+125℃ Cabo de acasalamento: AFR-250, fio branco 0,10mm2 ~0,15mm2
Comprimento do fio: 1000mm,500mm, 300mm, 200mm, Personalização: Comprimento de fio diferente
Condutor Externo: Liga de alumínio, revestimento de níquel
Destacar:

Soquete fêmea retangular J30J de 37 contatos

,

Conector J30J com comprimento de fio de 300 mm

,

Soquete fêmea J30J para sistema de radar

Descrição do Produto:

Os conectores da série J30J são projetados para aplicações que exigem tamanho ultracompacto, estrutura leve e alta confiabilidade. Como um conector miniatura de alta densidade construído para suportar ambientes hostis, o conector da série J30J serve como um componente crítico na miniaturização e otimização de peso de sistemas eletrônicos modernos.

Sistema de Contato:
Apresenta contatos flexíveis tipo twist-pin com um pitch de contato de 1,27 mm para desempenho elétrico estável.
Configurações de contato disponíveis: 9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pinos.
Os contatos são construídos em liga de cobre banhada a ouro para oferecer baixa resistência de contato e excelente resistência à corrosão.
Carcaça e Blindagem:
Alojado em liga de alumínio robusta com revestimento de níquel sem eletrólise para durabilidade e blindagem eficaz.
Equipado com acoplamento roscado para garantir uma conexão segura e resistente a vibrações em condições operacionais exigentes.
Opções de Terminação:
Suporta múltiplos estilos de terminação, incluindo terminação de solda, montagem em PCB em ângulo reto / reto e montagem de crimpagem para fio.


Arranjos de Contato do Conector da Série J30J:

Conector da série J30J Rectangular 37 contatos Soquete feminino com comprimento de fio 300 mm para sistema de radar

Dados Técnicos:

Dimensão Externa do Conector da Série J30J 37 contatos Soquete Fêmea:


Modelo do Produto

J30J-37ZKP-200 (37 pinos, soquete fêmea, comprimento do fio 200mm)

Técnico Materiais e Acabamento
Impedância / Condutor Central Liga de Cobre, Banhada a Ouro
Tensão de Rigidez Dielétrica (DWV) 800V Condutor Externo Liga de Alumínio, Revestimento de Níquel
Resistência de Isolamento >5000MΩ Dielétrico de Isolamento PBT
Temperatura Temp. de Operação: -55°C~+125°C                          Temp. de Armazenamento: -55°C~+125°C


Conector da série J30J Rectangular 37 contatos Soquete feminino com comprimento de fio 300 mm para sistema de radar

Aplicações:

Aeroespacial: Sistema de radar, satcom e sistemas de telemetria e controle

Eletrônicos: Eletrônicos de comunicação, equipamentos e sistemas montados em veículos

Indústria de Ponta: Equipamentos médicos, instrumentos de teste, equipamentos de detecção em poços

Equipamentos de Micro-ondas e RF: Módulos transceptores miniatura, interconexão PCB-a-PCB / PCB-a-cabo


Conector da série J30J Rectangular 37 contatos Soquete feminino com comprimento de fio 300 mm para sistema de radar

Personalização:

Personalize seus conectores da série J30J com os Serviços de Personalização de Produtos da Elite Electronics:

Também podemos personalizar pinos especiais como 12 pinos, 24 pinos, 35 pinos, 39 pinos, 41 pinos, organizaremos a avaliação do projeto por nosso engenheiro antes da personalização.

Embalagem e Envio:


  • Embalagem:


Os conectores da série J30J são embalados com segurança em uma caixa de papelão durável para evitar danos durante o transporte.

Conector da série J30J Rectangular 37 contatos Soquete feminino com comprimento de fio 300 mm para sistema de radar

  • Envio:


Usamos fedex, DHL ou transporte aéreo para garantir a entrega segura e pontual de seus conectores da série J30J.
