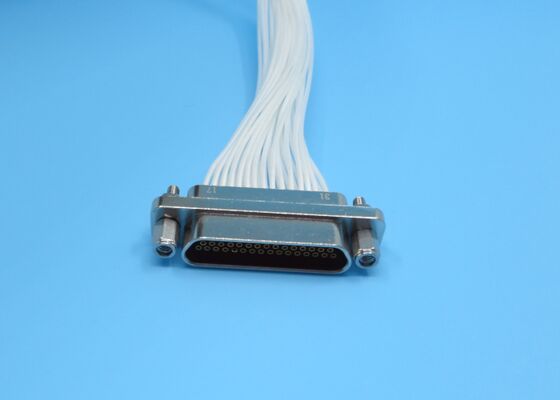

Conector da série J30J Receptáculo fêmea retangular de 51 contatos com fio para comunicação sem fio
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conectores da série J30J | outro nome: | Conectores Micro D |
|---|---|---|---|
| Maestro Central: | Ligação de cobre, revestimento de ouro | Condutor Externo: | Liga de alumínio, revestimento por níquel |
| Estilo: | receptáculo fêmea | DWV: | 800 V |
| Terminar o contacto: | Crimpagem | Resistência de Isolamento: | ≥5000MΩ |
| Contacto/Pin: | 51contatos | Dielétrico de Isolamento: | PBT |
| Temperatura operacional: | -55℃~+125℃ | Temperatura de armazenamento.: | -55℃~+125℃ |
| Cabo de acasalamento: | AFR-250, fio branco 0,10mm2 ~0,15mm2 | Comprimento do fio: | 1000mm,500mm, 300mm, 200mm |
| Personalização: | Comprimento de fio diferente | ||
| Destacar: | Conector retangular série J30J com 51 contatos,Conector fêmea tipo receptáculo para comunicação sem fio,Conector série J30J com fio |
||
Descrição do produto:
Os conectores micro-retangulares da série J30J são concebidos para aplicações que exigemDimensões ultra-compactas, estrutura leve e alta fiabilidadeComo um conector em miniatura de alta densidade construído para resistir a ambientes adversos, a série J30J serve como um componente crítico nominiaturização e otimização do pesode sistemas eletrónicos modernos.
Sistema de contacto
Dispõe de contatos flexíveis com um1.27 mm de distância de contactopara um desempenho elétrico estável.
Configurações de contacto disponíveis:9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pinos.
Os contactos são construídos a partir deliga de cobre revestida de ouropara proporcionar uma baixa resistência ao contacto e uma excelente resistência à corrosão.
Dispõe de contatos flexíveis com um1.27 mm de distância de contactopara um desempenho elétrico estável.
Configurações de contacto disponíveis:9, 15, 21, 25, 31, 37, 51, 66, 74 e 100 pinos.
Os contactos são construídos a partir deliga de cobre revestida de ouropara proporcionar uma baixa resistência ao contacto e uma excelente resistência à corrosão.
Habitação e proteção
Localizado em estrondosoliga de alumínio revestido com níquel sem eléctropara durabilidade e blindagem eficaz.
Equipados com acoplamento roscado para assegurar umaligação segura e resistente a vibraçõesem condições de funcionamento exigentes.
Localizado em estrondosoliga de alumínio revestido com níquel sem eléctropara durabilidade e blindagem eficaz.
Equipados com acoplamento roscado para assegurar umaligação segura e resistente a vibraçõesem condições de funcionamento exigentes.
Opções de rescisão
Suporta vários estilos de terminação, incluindoterminação da solda, montagem em ângulo reto/PCB reto e montagem de crimp-to-wire.
Suporta vários estilos de terminação, incluindoterminação da solda, montagem em ângulo reto/PCB reto e montagem de crimp-to-wire.
Dados técnicos:
Dimensão do conector da série J30J 51 contatos
| Modelo de produto |
J30J-51ZKP-500 (51 pinos, tomada feminina, comprimento do fio 500 mm) |
||
| Técnico | Materiais e acabamento | ||
| Impedância | / | Condutor central | Ligação de cobre, revestimento de ouro |
| VDV | 800 V | Condutor externo | Liga de alumínio, revestimento por níquel |
| Resistência ao isolamento | > 5000 MΩ | Dieléctrico de isolamento | PBT |
| Temperatura | Temperatura de funcionamento: -55°C~+125°C Temperatura de armazenamento: -55°C~+125°C | ||
Aplicações:
Os nossos conectores RF servem como o centro nervoso confiável para sistemas aeroespaciais e eletrónicos.
Projetados para resistir a vibrações e temperaturas extremas, asseguram a transmissão de sinais de microondas com perda zero em condições operacionais complexas, abrangendo radar, comunicações por satélite,e telemetria e sistemas de controloResolvendo as demandas de cablagem de alta densidade de radar de matriz em fase e satélites LEO, fornecemos soluções de interconexão multi-canal leves e miniaturizadas,salvaguardando o sucesso das suas missões mais críticas.
Personalização:
Personalize os seus conectores da série J30J com a Elite Electronics
Também podemos personalizar os pinos especiais, como os 12 pinos, 24 pinos, 35 pinos, 39 pinos, 41 pinos, vamos organizar a avaliação do projeto por nosso engenheiro antes da personalização.
Embalagem e transporte:
- Embalagem:
Os conectores da série J30J estão bem embalados numa caixa de papelão durável para evitar danos durante o transporte.
- Transporte marítimo:
Usamos FedEx, DHL ou transporte aéreo para garantir a entrega segura e atempada dos seus conectores da série J30J.
