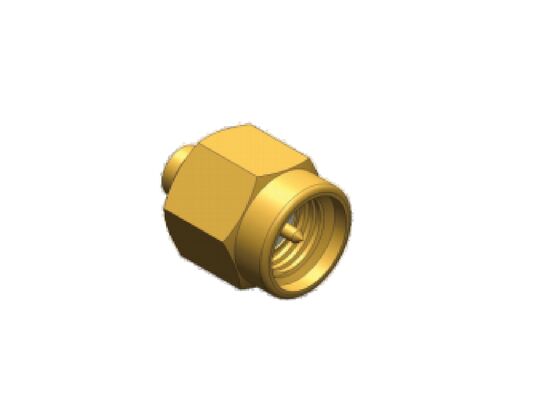

Conector SMA RF de 18 GHz, conector masculino para RG405, .086, 2#Cable semi-rígido/flexível com resistência a sal
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector de RF SMA | Modelo: | SMA-JB2-14 |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Impedância: | 50 ohms |
| DWV: | 750 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | Liga de cobre com banho de ouro | Condutor Externo: | Liga de cobre com banho de ouro |
| Tipo de cabo: | RG405, 0,086, 2 # Cabo semirrígido/flexível | Gênero: | tomada masculina |
| Isoladores: | PTFE | Aplicativo: | Aplicação PCB, dispositivo de teste RF, chassi, telecomunicações, sistema de radar Phased Array, sis |
| Destacar: | Conector SMA RF de 18 GHz,Conector SMA para cabo RG405,Conector SMA RF resistente a salinhas |
||
Conector SMA RF de 18 GHz, tomada masculina para RG402, .086, 2#Cable semi-rígido/flexível com resistência a sal
Descrição do produto
Projetados com miniaturização de precisão, os conectores SMA RF suportam uma ampla faixa de frequência de DC a 18 GHz.Estes conectores mantêm uma excelente integridade do sinal e uma transmissão estável através de sistemas de alta frequência.
O design compacto e leve dos conectores SMA RF optimiza o espaço valioso da placa sem comprometer o desempenho elétrico ou mecânico.e engenharia de precisão, os nossos conectores SMA RF superam as interligações padrão e fornecem uma solução confiável para sistemas de RF de alta frequência de missão crítica.
O nosso tipo de conector SMA RF- conectores de cabos, conectores de montagem de flange, conectores de parede, conectores de montagem de PCB.
Dados técnicos
|
Características elétricas |
|
|
Número do modelo. |
SMA-JB2-14 |
|
Impedância |
50Ω |
|
Faixa de frequência |
00,3 MHz~18GHz |
|
VSWR |
≤ 1.3 |
|
Voltagem de resistência dielétrica |
750V |
|
Resistência ao isolamento |
≥5000 MΩ |
|
Características materiais e mecânicas |
|
|
Condutor central |
Ligação de cobre,Placas de ouro- Não |
|
Corpo e outros |
Ligação de cobre, Revestimento em ouro |
|
Dieléctrico de isolamento |
PTFE |
|
Tipo de cabo |
.086, RG405, 2#Cabos semi-flexíveis/rígidos |
|
Outros índices |
Resistência neutra a salinagem de 96 horas |
Dimensão de contorno
Conector de RF SMAModelo:SMA-JB2-14 (resistência neutra a salinagem de 96 horas)
Aplicações
- Aeronáutica
- Aviação
- Navegação
- Sistemas de radar
- Comunicações
- Instalação de ensaio
- Instrumentos
- Eletrónica
Os nossos conectores SMA RF utilizam materiais de primeira qualidade e processos de fabricação rigorosos para garantir durabilidade e fiabilidade em ambientes adversos.
Embalagem e Envio
Embalagem:Cada conector SMA RF de liga de cobre é embalado com segurança em uma caixa de papelão resistente com almofada de espuma para evitar danos no trânsito.
Perguntas frequentes:
P1: É uma empresa comercial ou fabricante?
R: Somos fabricantes com mais de 23 anos de experiência em componentes de interconexão RF / Microondas.
Q2: Que produtos pode fornecer atualmente?
A:SMA, SSMA, SMP, SMPM, ASMP ((maior que SMP ), CSMP ((menor que SMPM ), N, TNC, TNCA, TMA, 2,92mm, 3,5mm, 2,4mm, adaptadores, conjuntos de cabos, produtos de condução de ondas, conectores herméticos vidro-metal, micro-d-sub, juntas rotativas de microondas e outros componentes de microondas.
Q3: A amostra gratuita está disponível para o conector SMA RF?
R: Sim, se tiver estoque, a amostra gratuita está disponível com frete cobrado.
P4: A sua empresa pode aceitar a personalização?
A: O ODM é bem-vindo. Com mais de 23 anos de experiência em ODM, a Elite Electronics pode ajudar no design, desenvolvimento de produtos, pesquisa e desenvolvimento e integração de seus produtos de interconexão.
Q5: Quais são os Termos de Pagamento?
R: Podemos aceitar L/C, T/T, Western Union, garantia comercial (cartão de crédito & T/T), etc.
Q6: Qual é o prazo de entrega do conector SMA RF?
A: 5 dias para encomendas de amostras, 3-4 semanas para encomendas de produção em massa (com base em diferentes quantidades, ODM, etc.)
P7: Como você vai entregar SMA RF Connector para mim?
R: Em geral, cooperamos com expressos internacionais como DHL, UPS, FedEx, TNT para permitir que nossos clientes recebam suas mercadorias rapidamente, mas com o menor frete.Navio por via aérea e marítima também está disponível.
P8: Quanto tempo preciso esperar para o meu conector SMA RF chegar?
A: 5-8 dias úteis para o transporte aéreo, 3-8 dias úteis para o expresso internacional.
P9: Como está a qualidade do seu conector SMA RF?
R: Como fornecedores de alta qualidade de muitos projetos nacionais de alta tecnologia, fornecer produtos excelentes é nossa maneira de desenvolvimento.Temos uma forte equipe de controle de qualidade e um processo muito rigoroso para garantir a nossa qualidade de acordo com diferentes padrões de qualidade.
Q10: Qual é a sua garantia do conector SMA RF?
R: Nossa garantia é de 3 meses após a entrega, a Elite Electronic presta muita atenção ao serviço pós-venda.
