Plugue Macho SMP de 50 ohms com Flange Reto de 2 Furos, Conector RF SMP até 18 GHz com Design de Encaixe
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector RF SMP | Contato Central: | Liga de cobre, banhada a ouro |
|---|---|---|---|
| Concha: | Liga de cobre, banhada a ouro | Gênero: | tomada masculina |
| Impedência: | 50 ohms | Tensão nominal: | 170V |
| DWV: | 500 V | Resistência de Isolamento: | 5.000 ohms |
| Montagem: | Montagem em flange com 2 furos | Superfície: | Detenção Limitada |
| Freqüência: | CC ~ 18 GHz | Faixa de temperatura: | -55℃~+125℃ |
| Dielétrico: | PTFE | Amostras: | Disponível, em estoque |
| Destacar: | Conector RF SMP de 50 ohms,Plugue Macho SMP com Montagem em Flange,Conector SMP de 18 GHz com Encaixe |
||
Descrição do produto:

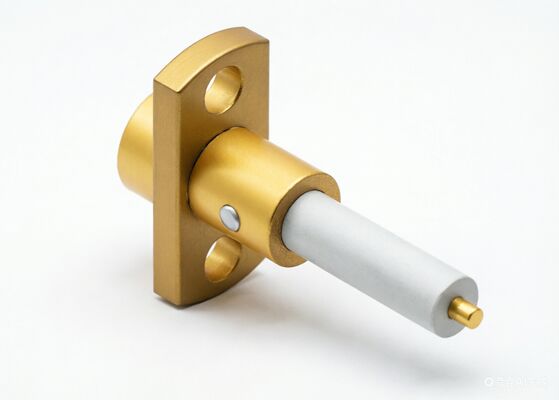

50 ohm SMP Plug masculino Direito 2 Holes Flange Mount SMP RF Connector até 18GHz Push-On Design
Desenvolva confiabilidade de alta frequência nos seus sistemas de teste e comunicação com os conectores de RF Elite Electronics SMP.garantir uma integridade superior do sinal em ambientes exigentesO mecanismo de acoplamento inovador elimina a necessidade de ferramentas, roscas ou chaves, permitindo uma rápida, rápida e segura ligação entre os dois eixos.acoplamento e desacoplamento sem ferramentas que reduz significativamente o tempo de instalação e simplifica as operações de campo.
Para atender às diversas demandas mecânicas e ambientais da eletrônica moderna, a série oferece configurações versáteis, incluindo opções de ângulo reto e reto.Se a sua aplicação envolve conjuntos de cabos, montagem de PCB, montagem de flange, ou requer vedação hermética e impermeabilização, nossos adaptadores SMP fornecem uma solução personalizada.
Uma das principais diferenças reside na selecção das estruturas dos condutores internos dos conectores masculinos, concebidas para corresponderem aos requisitos específicos do ciclo de vida e da densidade:
●
Detenção total: concebidos para instalações permanentes ou semi-permanentes em que a força máxima de retenção é crítica e não são necessários ciclos de acoplamento frequentes.
●
Detenção limitada: Otimizado para aplicações que requerem manutenção regular, desconexão frequente e reconfiguração, equilibrando a retenção e a facilidade de uso.
●
Furação suave: concebido para conjuntos de placa-a-ponta de alta densidade, onde o espaço é limitado e vários conectores são colocados próximos uns dos outros.
A força de inserção e de extração segue a ordem:Detentor total > Detentor limitado > Boragem lisa, permitindo que os engenheiros selecionem com precisão a interface mecânica certa para as suas necessidades específicas de aplicação.
Dimensão de contornode DireitoSMP RF Connector conector masculino Série SMP-JFD12:
Nota 1: Profundidade de acoplamento 2,79 mm
Aplicações:
A Xi'an Elite Electronics é a) Produtor líder de Conectores RF/microondas/condutores de ondas, adaptadores& Assembleias de cabos Serviços aeronáuticos, de aviação, de navegação, de satélite, de radar, de comunicações e de indústria electrónica.
Embalagem e transporte:
Embalagem:
Dimensões da embalagem: Caixa de embalagem exterior pequena com L 26.5*W18.5*H14cm
Transporte marítimo:
Tempo de Envio: 5-10 dias úteis para o conector de adaptadores coaxial de RF armazenados.conservadorassegurar a qualidade do produto antes da expedição.
