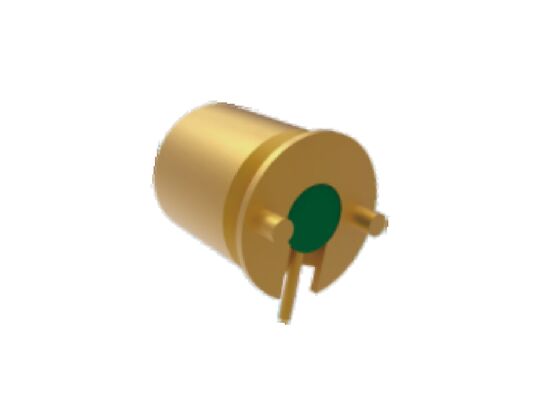

Montagem fêmea 40GHz 50Ω da superfície de Jack do furo liso hermeticamente selado do PWB reto de SMP

Imagem Grande : Montagem fêmea 40GHz 50Ω da superfície de Jack do furo liso hermeticamente selado do PWB reto de SMP Melhor preço

Detalhes do produto:

Lugar de origem:	Xi'an, China
Marca:	ELT
Certificação:	Rohs，ISO Certificates
Número do modelo:	SMP (M) - JHD457-S-WP

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	em estoque
Preço:	Depending on the quantity
Detalhes da embalagem:	1pcs/saco plástico;10 sacos/cartão
Tempo de entrega:	6-8 semanas para nova produção
Termos de pagamento:	T/T ou LC
Habilidade da fonte:	Como exigências

Contato

Descrição de produto detalhada

Nome do produto:	Conector RF SMP	Contato Central:	Liga de cobre, banhada a ouro
Concha:	Liga de cobre, banhada a ouro	Freqüência:	CC ~ 18 GHz
DWV:	500 V	Tensão nominal:	170V
Impedência:	50Ω	Resistência de Isolamento:	5.000 ohms
Faixa de temperatura:	-55℃~+125℃	Gênero:	Feminino / Jack
Montagem:	Montagem em superfície de PCB	Dielétrico:	Vidro
Amostras:	Disponível, em estoque
Destacar:	Conector RF SMP hermeticamente fechado , Conector SMP para PCB recto 40 GHz , SMP feminina de fixação na superfície do gancho

Descrição do produto:

SMP Direct PCB Limited Detent/Smooth Bore Jack Female Surface Mount 50 Ohm

Os conectores SMP RF da Elite Electronics têm baixo desempenho VSWR até40 GHz.Oferecendo a máxima flexibilidade de conceção, o nosso portfólio incluiopções de montagem em linha reta, em ângulo reto e em flange,Instalação de PCB e conjuntos de cabos SMP.Entendemos que cada aplicação tem requisitos únicos, e é por isso que fornecemos três configurações distintas de plugues masculinos:

SMP Força de inserção e de extração: Detenção total > Detenção limitada > Furo liso

1Detenção total.

Características mecânicas:Este é o tipo de interface SMP com a força de retenção mais forte. requer uma força de inserção significativa e um som distinto de "clique" indica que está totalmente bloqueado no lugar.
Vantagens:Oferece a melhor resistência a vibrações e choques, garantindo uma ligação altamente estável que não é facilmente desconectada acidentalmente.
Desvantagens:Devido à conexão apertada, é necessária uma força de tração considerável para desconectá-lo.
Aplicações:É usado principalmente em ocasiões que exigem alta estabilidade, como aviônica e sistemas de radar.

2Detenção limitada.

Características mecânicas:Também conhecido como "Limited Detent", alcança um equilíbrio entre a força de retenção e a facilidade de uso.
Vantagens de desempenho:Em comparação com o Full Detent, é mais fácil acasalar e desacasalar, proporcionando uma melhor estabilidade de conexão do que o Smooth Bore.É adequado para cenários de ensaio que exijam conexões e desconexões frequentes.
Desvantagens:Embora seja mais durável que o Full Detent, sua vida útil ainda não é tão longa quanto a do tipo Smooth Bore.
Aplicações:É altamente adequado para medições de precisão e equipamentos modulares que necessitam de manutenção frequente.

3- Furação suave.

Características mecânicas: Esta interface não possui estrutura de retenção (bloqueio), o que resulta na força mínima de retenção da ligação.
Vantagens:Ele permite certos erros de desalinhamento nas direções axial e radial, tornando-o altamente adequado para aplicações de acasalamento cego de alta densidade.
Desvantagens:A estabilidade da ligação é a pior; é propensa a soltar-se ou desconectar-se quando sujeita a forças de tração externas ou a fortes vibrações.
Aplicações:Principalmente utilizados para ligações de alta densidade entre placas, sistemas de mate cego ou ocasiões de medição não de precisão,com um comprimento superior a 30 mm,

Dimensão de contornode DireitoConector SMP RF Conector de montagem de superfície de PCB feminino SMP ((M) - JHD457-S-WP Até 40 GHz

Nota 1:Profundidade de acoplamento 2,79 mm, hermeticamente selada com vidro

Dimensão de contorno semelhantede DireitoConector SMP RF Conector de montagem de superfície de PCB feminino SMP-JHD72 para cima tp 18 GHz:

Montagem fêmea 40GHz 50Ω da superfície de Jack do furo liso hermeticamente selado do PWB reto de SMP 1

Nota 1:Profundidade de Engajamento 2,79 mm

Aplicações:

A Xi'an Elite Electronics é a) Produtor líder de Conectores RF/microondas/condutores de ondas, adaptadores& Assembleias de cabos Serviços aeronáuticos, de aviação, de navegação, de satélite, de radar, de comunicações e de indústria electrónica.
Montagem fêmea 40GHz 50Ω da superfície de Jack do furo liso hermeticamente selado do PWB reto de SMP 2

Embalagem e transporte:

Embalagem:

Dimensões da embalagem: Caixa exterior pequena com L 26,5cm * W 18,5cm * H 14cm

Transporte marítimo:

Tempo de Envio: 5-10 dias úteis para o conector de adaptadores coaxial de RF armazenados.conservadorassegurar a qualidade do produto antes da expedição.

Montagem fêmea 40GHz 50Ω da superfície de Jack do furo liso hermeticamente selado do PWB reto de SMP 3
