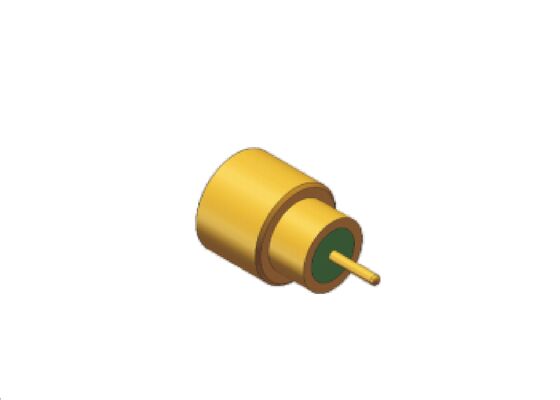

Mini SMP SMPM RF Connector Kovar Alloy Gold Plated Full Detent Macho 40GHz 50 Ohm com Sinterização de Vidro para Soldagem em PCB
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector RF SMPM | Freqüência: | CC ~ 18 GHz |
|---|---|---|---|
| Contato Central: | Kovar Aolly, banhado a ouro | Concha: | Kovar Aolly, banhado a ouro |
| Dielétrico: | Vidro | Resistência de Isolamento: | 5.000 ohms |
| DWV: | 500 V | Impedência: | 50Ω |
| Tensão nominal: | 170V | Faixa de temperatura: | -55℃~+125℃ |
| Gênero: | tomada masculina | Taxa de vazamento: | ≦1,01325 x 10-3 pa.cm3/s |
| Destacar: | Conector RF SMPM em liga Kovar,Conector SMPM banhado a ouro 40GHz,Soldagem em PCB de conector RF SMPM |
||
Descrição do produto:
Conector RF Mini SMP SMPM de liga de ouro Kovar 40GHz 50 Ohm com sinterização de vidro para solda de PCB
SMPM RF connectors a)re - Não.Eu...tra-mInIa)t- Não.re p- Não.sh-on RF coaxIa)Eu...Conexãotors cha)ract- Não.Ized b- Sim. the SMII sI- Sim. (SMEu...Eu...- Não. thum SMP),Eu...Ight NósIght, umd wIde opera)tIngfreqEunc- Sim. Correuge. The- Sim. a)re s- Não.Ita)bEu...e for Int- Não.bremod ConexãotIem umd são usod In pa)Irs.Eles usam como conector masculino SMPM + conector masculino SMPM Female para Adaptador Feminino + conector masculino SMPM.The pEu...- Não.g hcomo two Int- Não.fa)c forms: F- Não.Eu...Eu... detemt umd Sumoth bminério,ElesSuIta)bLe for Modlar denSe mo- Não.ntIng.
Comparação de forças:A força de inserção e de extração segue a hierarquia:Detentor total > Furo liso.
Capacidade de ser um companheiro cego
Em áreas de espaço limitado ou inacessíveis, onde é difícil o alinhamento preciso de duas placas de circuito,o conjunto de três peças do conector de RF SMPM permite um certo grau de desalinhamento radial e axial, permitindo que a ligação de placa para placa seja concluída com êxito mesmo sem um alinhamento perfeito.
Compensação pela tolerância de acúmulo
As tolerâncias mecânicas são inevitáveis nas estruturas de empilhamento de múltiplos painéis.assegurar ligações de sinal fiáveis mesmo em caso de erros de fabrico e de montagem.
Manutenção do desempenho de alta frequência
Apesar da transição adicionada, o design do conjunto de três peças do conector RF SMPM garante a integridade do caminho do sinal.Assegurar que a qualidade do sinal não se deteriore significativamente durante a transmissão entre placas.
Dimensão de contornode ligação hermética de ligação Kovar Revestida de ouro SMPM RF conector masculino com modelo de sinterização de vidro: SSMP(M) -JHD34
| Número do modelo. | L | Formulário de interface | Notas |
| SSMP ((M) - JHD34 | 1.7 mm | Detenção total | Profundidade de Engajamento: 1,7 mm |
| SSMP ((M) - JHD35 | 0.98mm | Detenção total | Profundidade de Engajamento: 1,7 mm |
| SSMP ((M) - JHD47 | 1.3 mm | Detenção total | Profundidade de Engajamento: 1,7 mm |
Dimensão de contornodeConector coaxial RF SMPM hermético de liga Kovar Revestido de ouro, macho, com sinterização de vidroModelo : SSMP-JHD86
| Número do modelo. | Formulário de interface | Notas |
| SSMP ((M) - JHD86 | Detenção total | Profundidade de Engajamento: 1,4 mm |
Dimensão de contornodeConector RF hermético de liga Kovar Revestido de ouro SMPM macho com sinterização de vidroModelo: SSMP-JHD84
| Número do modelo. | Formulário de interface | Notas |
| SMP-JHD84 | Detenção total | Profundidade de Engajamento: 1,7 mm |
Dimensão de contornodeConector RF hermético de liga Kovar Revestido de ouro SMPM macho com sinterização de vidroModelo: SSMP-JHD77
| Número do modelo. | Formulário de interface | Notas |
| SMP-JHD77 | Detenção total | Profundidade de Engajamento: 1,95 mm |
| Número do modelo. | Formulário de interface | Notas |
| SMP-JHD85 | Detenção total | Profundidade de Engajamento: 1,7 mm |
Aplicações:
A Xi'an Elite Electronics é a) Produtor líder de Conectores de RF, adaptadores,Equipamento para câmaras, componentes de microondasfornecimento de soluções para os domínios da aeroespacial comercial, da aviação, da navegação, do radar, Satcom, telecomunicações,sistema de telemetria,de alta qualidadeIndústria eletrónica mais de 23 anos.A Elite Electronics tem 210 engenheiros, 4 laboratórios de teste, mais de 800 conjuntos de equipamentos de usinagem CNC de alta precisão,Equipamento de inspecção e ensaio, 16 linhas de produção de montagem, mais de 800 funcionários.
Embalagem e transporte:
Embalagem:
Dimensões da embalagem: Caixa exterior pequena com L 26,5cm * W 18,5cm * H 14cm
Transporte marítimo:
Tempo de Envio: 5-10 dias úteis para o conector RF SMPM armazenado. Para a nova produção, levará cerca de 8-12 semanas, O tempo de entrega que fornecemos éconservadorassegurar a qualidade do produto antes da expedição.
