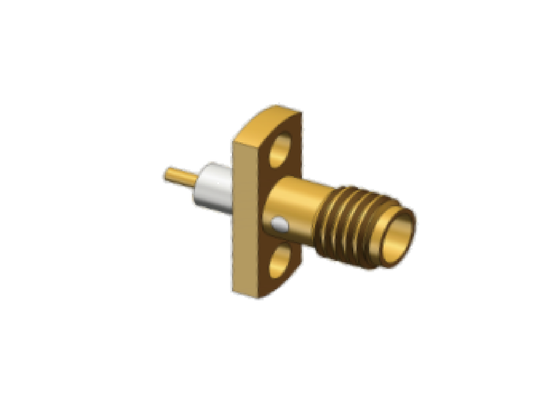

Montagem em painel de 2 furos, liga de cobre, revestimento de ouro, mini conector SMA Jack RF coaxial até 18 GHz
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector de painel fêmea mini SMA | Modelo: | SSMA-KFD178 |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Impedância: | 50Ω |
| DWV: | 750 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | Liga de cobre, banhada a ouro | Condutor Externo: | Liga de cobre, banhada a ouro |
| Método de montagem: | Montagem em painel de 2 furos | Isoladores: | PTFE |
| Destacar: | Conector SMA montado em painel com dois buracos,Conector coaxial RF revestido de ouro,conector SMA de liga de cobre de 18 GHz |
||
Descrição do produto:
O conector coaxial RF da série Mini SMA é um produto miniaturizado do conector SMA.
Os conectores coaxiais RF SSMA são derivados miniaturizados ultracompactos das interfaces SMA padrão, projetados para resolver a limitação de espaço em sistemas de microondas de alta densidade. Ocupando apenas 70% da dimensão total dos conectores SMA convencionais, eles oferecem capacidade de layout com economia de espaço incomparável para módulos PCB compactos e mini acessórios de teste.
Apresentando formato ultrapequeno, resposta de banda larga ultralarga, consistência elétrica superior e estabilidade mecânica robusta, esta série de conectores rosqueados apresenta excelente confiabilidade de longo prazo sob ciclos de vibração e temperatura. Adotando uma estrutura de travamento rosqueada 10-36UNF-2 precisa com impedância característica padronizada de 50Ω, os conectores SSMA suportam transmissão de sinal estável através de DC a 30 GHz, excedendo em muito o limite de frequência superior efetivo dos conectores SMA comuns.
Construídos para integridade de sinal de ondas milimétricas de alta precisão, os conectores SSMA mantêm VSWR ultrabaixo e perda de inserção mínima em largura de banda total, eliminando distorção de sinal e desvio de medição comuns com interfaces SMA superdimensionadas em 26,5 GHz+. Amplamente adotado em comunicações de microondas de última geração, equipamentos de teste e medição de precisão, aviônicos aeroespaciais, radares phased array, sistemas eletrônicos e módulos compactos de detecção de RF, ele serve como a solução de atualização ideal quando os conectores SMA padrão não conseguem atender às demandas de miniaturização e alta frequência.
Conectores coaxiais RF SSMA'Dimensão da interface:
Dimensão do contornode Conectores Microstrip Coaxiais RF Femininos de Liga de Cobre com Montagem em Flange de 2 Furos: SSMA-KFD178 (Unidade: mm)
Em relação a esta série, temos alguns modelos semelhantes com carcaça de liga de cobre, carcaça de aço inoxidável, modelo com comprimento total diferente, comprimento diferente deSuperfície convexa de isolamento e diferentes comprimentos de pinos e diâmetro externo 0,88 mm, 0,6 mm, 0,5 mm, 0,3 mm para atender às diversas necessidades dos clientes.
Liga de cobre da montagem do painel de 2 furos mini SMA fêmea RF Coax Connectors comSuperfície Convexa de Isolamento:SSMA-KFD178
Outro modelo semelhante:
Conector coaxial de aço inoxidável Mini SMA Jack RF de montagem em painel de 2 furosrs:SSMA-KFD211G e SSMA-KFD214G
Aplicações:
Xi'an Elite Electronic é umFabricante líder de solução de interconexão sistemáticaservindo principalmente a indústria aeroespacial, aviação, navegação, radar, comunicações, medição,eletrônicacampos.
Nossos produtos de alta qualidade usam os melhores materiais e processos rigorosos para garantir durabilidade e confiabilidade em ambientes adversos.
Embalagem e envio:
Embalagem:
O conector coaxial RF fêmea SSMA de montagem em painel de 2 furos é cuidadosamente embalado em caixa para garantir sua proteção durante o transporte.
Envio:
Enviamos o conector SSMA para montagem em painel usando um serviço de entrega confiável para garantir uma entrega segura e rápida aos nossos clientes. Os clientes receberão um NO de rastreamento. após o envio.
