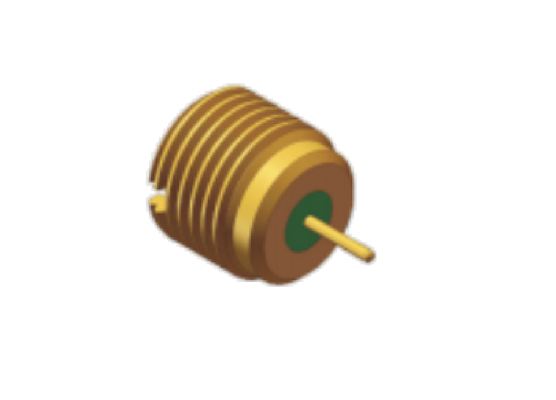

Furo liso 40GHz do anteparo masculino hermético de vidro chapeado ouro do anteparo de SMP RF da selagem de vidro de 50 ohms
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector RF SMP | Freqüência: | CC ~ 18 GHz |
|---|---|---|---|
| Contato Central: | Liga Kavar, banhada a ouro | Concha: | Liga Kavar, banhada a ouro |
| DWV: | 500 V | Resistência de Isolamento: | 5.000 ohms |
| Tensão nominal: | 170 V | Faixa de temperatura: | -55℃~+125℃ |
| Impedência: | 50Ω | Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm disponíveis |
| Dielétrico: | Vidro | Interface: | Furação lisa |
| Montagem: | Montagem do anteparo | Gênero: | tomada masculina |
| Destacar: | 50 Ohm SMP RF conector parede masculina,Conector hermético SMP,revestido de ouro |
||
Descrição do produto:
Furo liso limitado 40GHz do detentor completo do anteparo do conector de SMP RF 50 ohms
Os conectores SMP RF da Elite Electronics operam até 40 GHz e oferecem excelente integridade de sinal em toda a faixa de frequência, apresentando baixa perda de alta frequência e transmissão de sinal estável e sem distorção. Equipados com nossa interface de acoplamento autodesenvolvida e sem ferramentas, os conectores permitem uma montagem plug-and-play rápida sem chaves de torque volumosas, reduzindo drasticamente o tempo do ciclo de produção e aumentando a eficiência da fabricação em massa.
Uma gama completa de configurações está disponível, incluindo versões retas, em ângulo reto e com montagem em flange. São oferecidos três designs de plugue macho: Full Detent, Limited Detent e Smooth Bore. Os clientes podem selecionar modelos de acordo com o layout do equipamento e a resistência de travamento necessária para equilibrar de forma flexível a força de retenção e a densidade de integração da fiação. Esses conectores são ideais para aplicações de precisão de alta frequência, como instrumentos de teste de micro-ondas, módulos de ondas milimétricas e equipamentos de RF compactos.
Comparação de Forças:A força de inserção e extração segue a hierarquia:Detenção total > Detenção limitada > Furo liso.
Dimensão do contornodeConector SMP RF conector macho de anteparo, modelo : SMP(M)-JYD82-S
|
Modelo não. |
eu | d | Interface | Observação |
| SMP(M)-JYD43 | 2,7 mm | 0,39 | Detenção Limitada | Hermético, profundidade de envolvimento: 2,79 mm |
| SMP(M)-JYD43-S | 2,7 mm | 0,39 | Furo Suave | Hermético, profundidade de envolvimento: 2,79 mm |
| SMP(M)-JYD65 | 1,5mm | 0,3 | Detenção Limitada | Hermético, profundidade de envolvimento: 2,79 mm |
| SMP(M)-JYD82 | 2,1 mm | 0,39 | Detenção Limitada | Hermético, profundidade de envolvimento: 2,79 mm |
| SMP(M)-JYD82-S | 2,1 mm | 0,39 | Furo Suave | Hermético, profundidade de envolvimento: 2,79 mm |
| SMP(M)-JYD92-F | 2,9 mm | 0,6 | Detenção total | Hermético, profundidade de envolvimento: 2,79 mm |
Nota: também temos o pino OD = 0,3, 0,45, 0,5, 0,7, 0,9, 1,3, não hesite em contactar-nos se precisar de pinos de tamanhos diferentes.
Aplicações:
Xi'an Elite Electronics é um Fabricante líder de Conectores e adaptadores RF/microondas/guia de ondae conjuntos de cabos atendendo indústria aeroespacial, aviação, navegação, satélite, radar, comunicações, eletrônica.
Embalagem e envio:
Embalagem:
Dimensões da embalagem: Caixa pequena externa com C 26,5 cm * L 18,5 cm * A 14 cm
Envio:
Tempo de envio: 5 a 10 dias úteis para conector de adaptadores coaxiais RF em estoque. Para a nova produção, levará cerca de 8 a 12 semanas. O prazo de entrega que oferecemos éconservadorpara garantir a qualidade do produto antes do envio.
