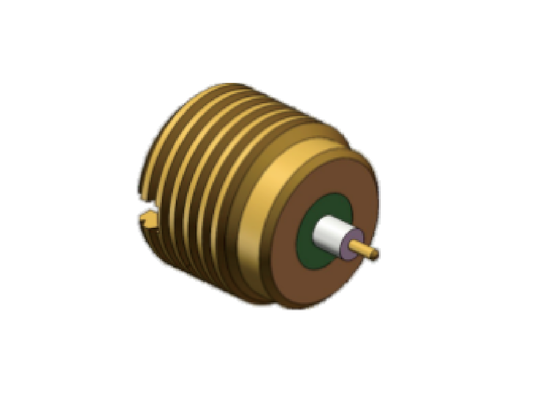

Furo liso hermético 40GHz do anteparo masculino do conector hermético de SMP RF da liga de Kovar de 50 ohms com parafuso M5X0.5-6g
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector RF SMP | Freqüência: | CC ~ 40 GHz |
|---|---|---|---|
| Concha: | Liga Kovar, banhado a ouro | Contato Central: | Liga Kovar, banhado a ouro |
| Resistência de Isolamento: | 5.000 ohms | DWV: | 500 V |
| Tensão nominal: | 170 V | Impedência: | 50Ω |
| Faixa de temperatura: | -55℃~+125℃ | Dielétrico: | Vidro |
| Gênero: | tomada masculina | Montagem: | Montagem em anteparo, parafuso M5X0,5-6g |
| Interface: | Detenção total | ||
| Destacar: | Conector RF SMP de 50 Ohm macho,liga Kovar Conector SMP hermético,Conector RF SMP com parafuso M5X0.5 |
||
Descrição do produto:
Furo liso limitado 40GHz do detentor completo do anteparo do conector de SMP RF 50 ohms
Os conectores de radiofrequência SMP de alto desempenho da Elite Electronics oferecem excelente desempenho de integridade de sinal em frequências que chegam a 40 GHz. Apresentando um design exclusivo de acoplamento push-pull sem ferramentas, esses conectores SMP reduzem muito o tempo do ciclo de montagem sem a necessidade de chaves de torque pesadas durante a instalação.
Fornecemos diversas variantes estruturais, incluindo tipos retos, em ângulo reto e montados em flange, juntamente com três estilos distintos de plugue macho: Detenção Total, Detenção Limitada e Furo Suave. Os clientes podem ajustar com flexibilidade a força de retenção e a compactação do layout para atender perfeitamente às demandas exclusivas de aplicações de microondas de alta frequência e ondas milimétricas.
Comparação de Forças:A força de inserção e extração segue a hierarquia:Detenção total > Detenção limitada > Furo liso.
Dimensão do contornodeConector SMP RF conector macho de anteparo, modelo : SMP(M)-JYD82-S
| Modelo não | Interface | Hermeticamente selado, profundidade de engate: 2,79 mm |
| SMP(M)-JYD10 | Detenção Limitada | Hermeticamente selado, profundidade de engate: 2,79 mm |
| SMP(M)-JYD10-S | Furo Suave | Hermeticamente selado, profundidade de engate: 2,79 mm |
| SMP(M)-JYD10-F | Detenção total | Hermeticamente selado, profundidade de engate: 2,79 mm |
| SMP(M)-JYD10G | Detenção Limitada | Hermeticamente selado, profundidade de engate: 2,79 mm |
Nota: também temos o pino OD = 0,3, 0,45, 0,5, 0,7, 0,9, 1,3, não hesite em contactar-nos se precisar de pinos de tamanhos diferentes.
Aplicações:
Xi'an Elite Electronics é um Fabricante líder de Conectores e adaptadores RF/microondas/guia de ondae conjuntos de cabos atendendo indústria aeroespacial, aviação, navegação, satélite, radar, comunicações, eletrônica.
Embalagem e envio:
Embalagem:
Dimensões da embalagem: Caixa pequena externa com C 26,5 cm * L 18,5 cm * A 14 cm
Envio:
Tempo de envio: 5 a 10 dias úteis para conector de adaptadores coaxiais RF em estoque. Para a nova produção, levará cerca de 8 a 12 semanas. O prazo de entrega que oferecemos éconservadorpara garantir a qualidade do produto antes do envio.
