Nome do produto: | Ligação SMA RA | Apresentação: | Latão e aço inoxidável |
---|---|---|---|
Impedância: | 50Ω | Certificado: | ISO-9001-2015 (em inglês) |
Durabilidade: | 500 Ciclos | Corpo: | Ângulo reto |
Tipo: | Cabo conector | Tipo de cabo: | 3#Semi-rígido/Semi-flexível |
Destacar: | conector do rf do ruído 7 16,conector co-axial do ruído |

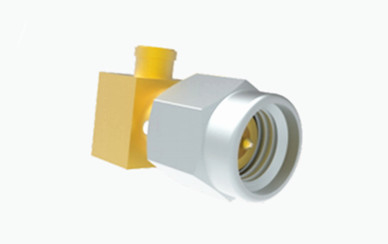

SMA Conector RF de ângulo direito masculino para cabo 3# semi-rígido/semi-flexível
O conector coaxial SMA RF é um conector altamente compacto e de alta frequência capaz de aderir ao padrão MIL-C-39012.que incluem um pequeno fator de forma, amplas capacidades de largura de banda, excelente desempenho mecânico e eléctrico e um elevado nível de fiabilidade.Devido à sua utilização extensiva em áreas como comunicações de microondas e equipamentos de medição de microondasA nossa empresa desenvolveu uma linha destes conectores de alto desempenho capazes de operar em frequências de até 20 GHz.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
Características elétricas | ||
Impedância | 50Ω | |
Faixa de frequência | DC ~ 18 GHz | |
Voltagem nominal | 335VRMS* | |
Dieléctricos Resistência à tensão | 1000VRMS* | |
Resistência ao isolamento | ≥ 5000 MΩ | |
Resistência do centro | Condutor central | ≤ 3,0 mΩ |
Condutor externo | ≤ 2,0 mΩ | |
VSWR | ≤ 1.3 |
Características do material e mecânicas: | |||
Condutor central | Mascote/Vírus | De aço | Revestidos de ouro |
Fêmea/Socket | Berílio Bronze | Revestidos de ouro | |
Contato resistente | Berílio Bronze | Revestidos com níquel | |
Concha/abrigo | De aço | Revestidos de ouro | |
Concha/abrigo | Aço inoxidável | Passivo | |
Isolador | PTFE | ||
Anel de vedação | Borracha de silicone | ||
Durabilidade | 500 ciclos | ||
Torque | 0.79~1.13N.m. | ||
* Outros materiais e revestimentos de acabamento podem ser personalizados |

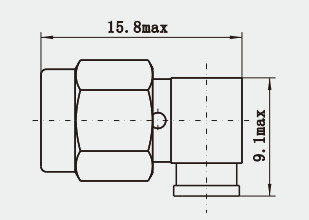

Desenho pormenorizado deSMA Conector RF de ângulo direito masculino para cabo 3# semi-rígido/semi-flexível
Características do produto:
1Mecanismo de fixação/desligação: os conectores SMA utilizam geralmente um mecanismo de acoplamento roscado,que fornece uma ligação altamente fiável, mas também significa que não são tipos de conectores de ligação/desligação rápida.
2Aplicações: amplamente utilizado em comunicações de microondas, sistemas de radar, equipamentos de teste, comunicações por satélite, instrumentos de medição de precisão e outros campos.
3Materiais: normalmente fabricados em aço inoxidável ou outros metais resistentes à corrosão para garantir a durabilidade e o desempenho a longo prazo.
4Tipos de gênero: os conectores SMA são de tipos masculino (receptaculo) e feminino (venda), que precisam ser emparelhados para estabelecer uma conexão.
Aplicação:
1Experimentação e Pesquisa: Na pesquisa científica e no desenvolvimento de protótipos, os conectores SMA são frequentemente escolhidos para a construção de circuitos de RF e configurações experimentais em frequências de microondas.
2Comunicação sem fio: nas estações de base celulares, redes sem fio e outros sistemas de comunicação sem fio, os conectores SMA são usados para várias necessidades de conexão de RF.
3- Instrumentos de precisão: em aplicações que exijam uma elevada precisão e estabilidade, tais como certas medições e cenários de ensaio,Os conectores SMA são a escolha preferida para conectar cabos coaxial.
4Equipamento de diagnóstico médico: Alguns dispositivos médicos que usam frequências de microondas para imagem ou terapia também podem utilizar conectores SMA.
Nota:
Temos mais de 10.000 tipos deConector SMP, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
