Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | TNC Conector | Apresentação: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Material de contacto: | Bronze, BECU | Materiais: | De aço |
| Tipo: | Direita. | ||
| Destacar: | conector de anteparo do tnc,conector do jaque do tnc |
||

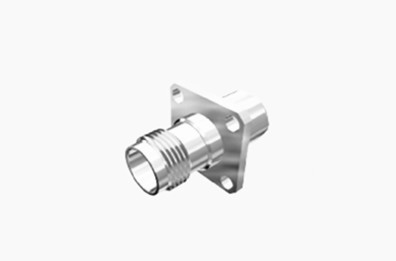

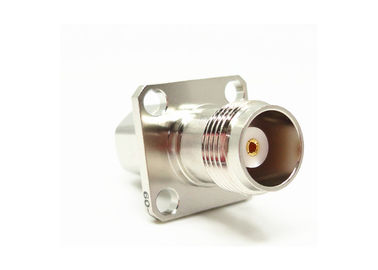

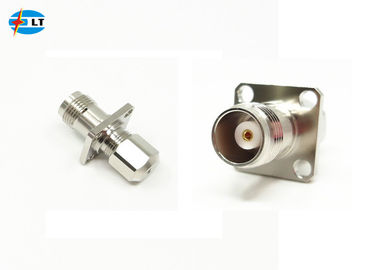

Conector coaxial RF de flange de 4 furos feminino para cabo SFF-50-1.5-1/SYV-50-2-1
O produto da série TNC é projetado como uma versão roscada do conector BNC, os conectores TNC RF apresentam fios de parafuso para acoplamento. Os conectores TNC são em miniatura,com uma resistência de 50 ohms,, operando a partir de DC-11ghZ, existem dois tipos de conectores TNC: polaridade padrão e inversa. Estes conectores de baixo custo tipicamente utilizam componentes fundidos e moldados.Embora o desempenho não será igual aos produtos de grau industrial ou militarEstes conectores são ideais para utilização numa variedade de aplicações comerciais.Comunicações e mercados industriais gerais. polaridade inversa e 75 ohm TNC também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
Especificação ambiental:
| Temperatura de funcionamento | -30 a +70°C |
Desenho detalhado
Características:
1Embora o desempenho não seja igual aos produtos de qualidade industrial ou militar, estes conectores RF crimp são ideais para utilização numa variedade de aplicações comerciais
2O conector eletrônico RF da série TNC é projetado como uma versão roscada do conector BNC.
3Os conectores RF TNC são unidades impermeáveis em miniatura com roscas com uma impedância constante de 50 ohms, operando a partir de DC-11 GHz
4Existem dois tipos de conectores TNC: polaridade padrão e inversa
5Estes conectores RF de baixo custo utilizam tipicamente componentes fundidos e moldados.
6Os produtos da série TNC são uma espécie de ligação em espiral, tem largura de trabalho frequente, ligação confiável.
Aplicação:
1Comunicação sem fio:
Os conectores TNC são amplamente utilizados em sistemas de comunicação sem fio, como estações base, sistemas de antenas e equipamentos de rádio.O seu excelente desempenho elétrico garante uma transmissão de sinal estável e eficiente.
2Equipamento de ensaio e medição:
No equipamento eletrónico de ensaio e medição, os conectores TNC são utilizados para ligar geradores de sinal, analisadores de espectro e outros instrumentos de medição.As suas características de elevada precisão e baixa perda tornam-nas ideais para equipamentos de ensaio.
3Automatização industrial:
Nos sistemas de controle de automação industrial, os conectores TNC são usados para conectar uma variedade de sensores e controladores para garantir a transmissão precisa e em tempo real de dados.
4Investigação científica:
Na investigação científica, especialmente em experimentos de física e equipamentos de observação astronómica,Os conectores TNC são usados para ligar fontes de sinal de alta frequência e equipamentos de recepção para fornecer transmissão de sinal de alta fidelidade.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
