Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | BNC RF Conector | Apresentação: | de aço inoxidável |
|---|---|---|---|
| Durabilidade: | 500 Ciclos | Materiais: | De aço |
| Padrão de concepção:: | IEC 60169-8 | Tipo: | Direita. |
| Gênero: | Homem | Palavras-chave de produto: | BNC conector de montagem de parede feminina, TV plug Bulkhead, TNC conector de plug |
| Destacar: | conector da compressão do bnc,Conector de cabo de BNC |
||

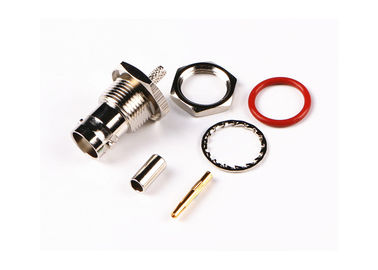

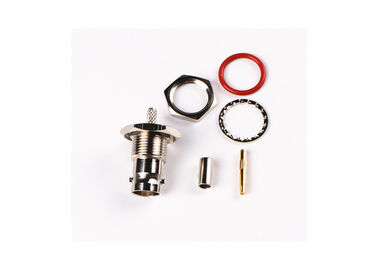

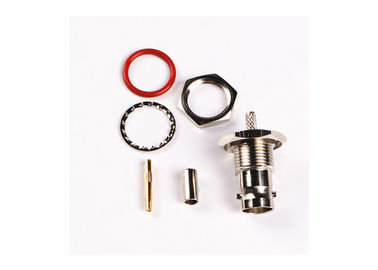

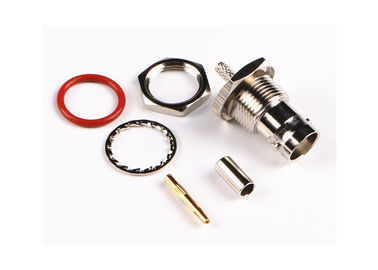

Conector de antena masculino de alta qualidade para RG179
O conector BNC (Bayonet Neill Concelman) é um conector RF de conexão rápida/desconexão em miniatura usado para cabo coaxial.O acoplamento é alcançado com apenas um quarto de volta da porca de engateOs BNCs são ideais para terminação de cabos para cabos coaxial miniatura-subminiatura (por exemplo, RG-58, 59, RG-179, RG-316).e outros equipamentos eletrónicos de radiofrequênciaOs conectores BNC são feitos para corresponder à impedância característica do cabo em 50 Ohms ou 75 Ohms.Funciona bem em aplicações de baixa frequência de microondas, incluindo monitores, LAN, dispositivos de telecomunicações e equipamento de ensaio.Que têm a estrutura de acoplamento baioneta e desenvolvido de acordo com MIL-C-39012/16-24l, Eles podem ser intercambiáveis com o mesmo tipo de conectores do exterior, ligado e desligado rapidamente,de peso não superior a 20 g/m2.
Especificações
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC ~ 4 GHz | |
| Voltagem nominal | 500 VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 1500 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 5000 MOhm | |
| Resistência ao contacto | Condutor externo | ≤ 2,0 mOhm |
| Condutor central | ≤ 0,5 mOhm | |
| VSMR | ≤ 1.3 | |
Detalhes do produto:
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | Bronze Sn-P | de aço inoxidável | |
| Contacto de resiliência | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | Latão, aço inoxidável | Revestidos com níquel | |
| Insuladores | PTFE | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Compatível com a RoHS | - Sim, sim. |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 0.58N máximo |
| Força de desacoplamento | 0.6 N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -45 a +155oC |
| Classificação de PI (acoplada) | IP67 |
Características:
- Baixo custo combinado com alta qualidade.
- Desempenho de banda larga com baixa reflexão de DC a 4 GHz.
- Impedância de 50 ohms
- Conexão/desconexão rápida
- Acomoda uma ampla gama de cabos coaxial flexíveis semi-rígidos em miniatura
- Os conectores BNC estão disponíveis em versões em ângulo reto ou recto, bem como opções de parede, painel de 2 buracos, painel de 4 buracos ou sem suporte.
- Disponível para fixação em cabos normalizados da indústria e como dispositivo de placa de circuito impresso
- Fornecer desempenho repetível
Aplicação:
* Computadores/LANs
* Rádio/CCTV
* Banda larga
* Instrumentação
* Antenas
* Telecomunicações
* Computadores
* Modems por cabo de alta velocidade
* Transmissão
* Sistemas de vídeo
* Automóveis
* Telecomunicações
* Indústrias sem fio
* Equipamento de medição
* Estações de base
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
