Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | 2.92 Conector RF | Apresentação: | de aço inoxidável |
|---|---|---|---|
| Durabilidade: | 500 Ciclos | Materiais: | Aço inoxidável |
| Padrão de concepção: | IEC 60169-8 | Tipo: | Direita. |
| Gênero: | Fêmea | ||
| Destacar: | conector da compressão do bnc,Conector de cabo de BNC |
||

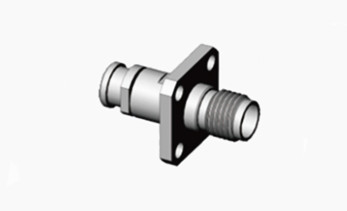

K2.92 Conector coaxial RF de aço inoxidável para cabos MF30/MF30A/TLL40-1130A
O conector BNC, também conhecido como Bayonet Neill-Concelman, é um conector de conexão/desconexão rápida em miniatura RF (Radio Frequency) projetado para uso com cabos coaxial.Possui duas pontas de baioneta no conector femininoOs conectores BNC são particularmente adequados para a terminação de cabos coaxiais miniatura a subminiatura, como o RG-58.,Estes conectores são comumente encontrados em rádio, televisão e outros equipamentos eletrônicos de RF, instrumentos de teste, sinais de vídeo,e foram historicamente populares em redes de computadores 10BASE2Os conectores BNC são fabricados para corresponder a uma impedância característica de 50 ohms ou 75 ohms do cabo.LANs (Local Area Networks), dispositivos de telecomunicações e equipamento de ensaio, concebidos de acordo com as normas MIL-C-39012/16-24l,Estes conectores possuem uma estrutura de baioneta para acoplamento e podem ser utilizados de forma intercambiável com os contrapartes disponíveis a nível internacional.Oferecem capacidades rápidas de ligação e desligação, tornando-os ideais para ligar cabos coaxial em equipamentos e instrumentos de rádio.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50 Ohms | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 250VRMS (nível máximo do mar) | |
| Dieléctricos Resistência à tensão | 750 VRMS (nível máximo do mar) | |
| Resistência ao isolamento | ≥ 5000 MOhm | |
| Resistência ao contacto | Condutor externo | ≤ 3,0 mOhm |
| Condutor central | ≤ 2,0 mOhm | |
| VSMR | ≤ 1,05+0,005f | |
Detalhes do produto:
| Características materiais e mecânicas | |||
| Condutor central | Mascote/Vírus | De aço | de aço inoxidável |
| Fêmea/Socket | De ferro fundido | de aço inoxidável | |
| Contato elástico | De ferro fundido | Revestidos com níquel | |
| Concha / Habitação | Latão, aço inoxidável | Revestimento em ouro/pasivação | |
| Insuladores | PEI/PLF | ||
| Anel de vedação | Borracha de silicone | ||
| Durabilidade | 500 ciclos | ||
| Ciclos de acasalamento | 500 Ciclos |
| Torque de acoplamento | 0.79N.m~1.13N.m. |
| Temperatura | -55°C~+125°C |
Características:
Características estruturais
Tamanho e Design: O diâmetro do condutor externo do conector K2.92 é de 2.92 mm, com uma impedância característica de projeto de 50Ω.O seu design estrutural permite-lhe manter efeitos de transmissão de alto desempenho em tamanhos extremamente pequenosDevido ao seu pequeno tamanho e peso leve, o conector K2.92 tem vantagens óbvias em cenários de aplicação que exigem poupança de espaço e redução de peso.
Compatibilidade: O conector do tipo K tem um design de interface semelhante aos conectores SMA e 3,5 mm e pode ser trocado com eles.Embora estes três conectores tenham consistência nas dimensões das suas partes masculina e feminina, permitindo a interconexão sem transições, a utilização a longo prazo de diferentes conectores de forma intercambiável pode afetar o desempenho da transmissão e a precisão do ensaio,e devem ser evitadas tanto quanto possível..
Aplicação:
Instrumentos de ensaio
Medição de precisão: no domínio dos instrumentos de ensaio, em especial dos equipamentos de ensaio de ondas milimétricas, a aplicação do conector K2.92 é muito difundida.As suas características de alta precisão e alta frequência tornam-na a solução de ligação preferida para medições de precisão e análise de dados..
Utilização em laboratório: muitos laboratórios usam conectores K2.92 para a construção e conexão de equipamentos experimentais devido ao seu desempenho estável e operação conveniente.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
