Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| Destacar: | K2.92 Conector coaxial RF masculino,Conector coaxial de cabo de ondas milimétricas,Conector coaxial RF de aço inoxidável |
||

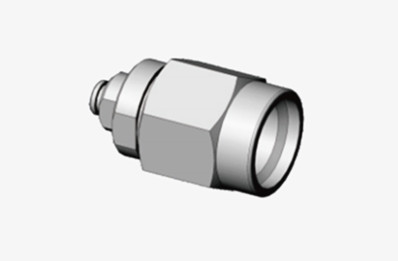

K2.92 Conector coaxial RF masculino de aço inoxidável para cabo de onda milimétrico semi-rígido/semi-flexível
Os conectores coaxial 50Ω de alta precisão de 2,92 mm (fêmea) são projetados para aplicações de RF e microondas de uso geral.Estes conectores de alto desempenho são amplamente utilizados em vários ambientes de ensaio e mediçãoOs conectores são fabricados a partir de aço inoxidável durável e são construídos para suportar o uso repetido.Eles são caracterizados por um dielétrico de ar e um suporte de condutor central de plástico de baixa perda.
Características:
1Aparição e características estruturais:
O conector K2.92 recebe seu nome do diâmetro interno do condutor externo, que mede 2,92 mm.
Este conector usa um dielétrico de ar para ajudar a melhorar a eficiência da transmissão, especialmente em altas frequências.
Em termos de design, o conector K2.92 tem uma estrutura semelhante aos conectores SMA e 3,5 mm, mas é mais compacto e adequado para aplicações de frequência mais alta.
2- Desempenho de alta frequência:
O conector K2.92 foi concebido para suportar frequências operacionais de até 40 GHz, cobrindo as necessidades da banda de ondas milimétricas.
O seu design otimizado garante que o conector mantenha uma baixa taxa de onda de tensão permanente (VSWR) e uma baixa perda de inserção em frequências de até 40 GHz,Melhoria significativa da qualidade e eficiência da transmissão.

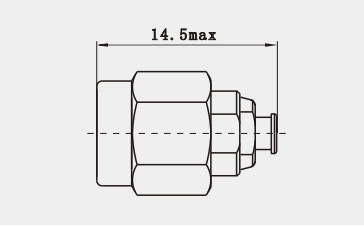

Desenho de contorno ((mm):
Especificações(mm):
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Aplicação:
1Aplicações nas comunicações:
Na tecnologia de comunicação moderna, a demanda por transmissão de sinal de alta frequência está a aumentar continuamente, especialmente na banda de ondas milimétricas.com um comprimento de diâmetro não superior a 50 mm,.
Com a comercialização da tecnologia 5G e a exploração das futuras tecnologias de comunicação 6G, a utilização de conectores K2.92 na construção de estações base, equipamentos de rede,Os sistemas de comunicação por satélite estão a tornar-se cada vez mais difundidos.O seu desempenho elétrico superior e as suas propriedades mecânicas garantem altas taxas de transferência de dados e baixa latência.
2Aplicações em Ensaios e Medições:
O conector K2.92 desempenha um papel fundamental em vários instrumentos de teste e equipamentos de medição de alto desempenho.Este conector é utilizado para transmitir sinais de medição precisosPara os engenheiros de investigação e desenvolvimento, o conector K2.92 é a primeira escolha para ligar placas de ensaio a outros dispositivos experimentais quando se realiza investigação em tecnologia de ondas milimétricas.Eles também mostram a sua importância na pesquisa terahertz e testes de materiais.
Outro conector RF de 2,92 mm, macho, fêmea:
|
Número da parte
|
Descrição
|
|
K-KFD14
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD75G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
