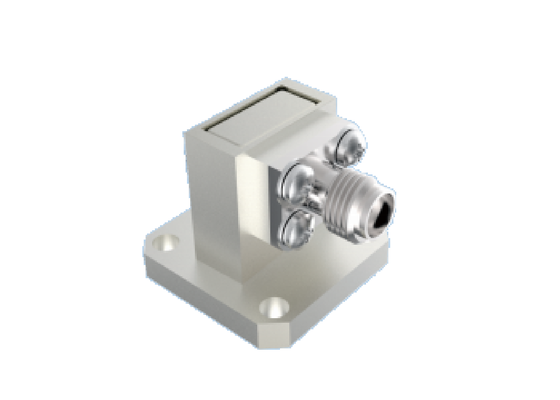

BJ320/WR 28 Guia de onda para adaptador de tipo K de 2,92 mm 26.4GHz~38GHz Conectores RF aeroespaciais de ângulo reto usando a banda Ka

Imagem Grande : BJ320/WR 28 Guia de onda para adaptador de tipo K de 2,92 mm 26.4GHz~38GHz Conectores RF aeroespaciais de ângulo reto usando a banda Ka Melhor preço

Detalhes do produto:

Lugar de origem:	Xi'an, China
Marca:	ELT
Certificação:	ISO 9001, ISO14001
Número do modelo:	BTZH-P1J-3

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	MOQ 10pcs
Preço:	Depending on the quantity
Detalhes da embalagem:	1 peça/saco plástico; 100 peças/caixa
Tempo de entrega:	8-12 semanas após receber o pagamento
Termos de pagamento:	T/T ou LC
Habilidade da fonte:	Como exigências

Contato

Descrição de produto detalhada

Nome do produto:	WR42 para conector RF coaxial de 2,92 mm	modelo:	BTZH-P1J-3
Faixa de frequência:	26,4 GHz~38 GHz	Maestro Central:	Ligação de cobre, revestimento de ouro
Condutor Externo:	Liga de alumínio, oxidação condutora de cor natural	Estrutura:	Ângulo reto
Porta coaxial:	Tipo K de 2,92 mm	Porta de guia de ondas:	BJ320/WR28
Método de montagem:	Montagem em flange de 4 furos	ROE:	≤1,25
Perda de inserção:	≤ 0,25 dB	Peso:	≤16g
Destacar:	2Adaptador de guia de ondas RF de 92 mm , Conector RF aeroespacial de banda Ka , Adaptador de ângulo reto de 26

Descrição do produto:

Guia de onda para tipo K (2.92mm RF Connector) mmWave

A Elite Electronics produz um adaptador coaxial de guia de onda de nível aeroespacial, disponível em dois tipos estruturais: lançamento final e tipo de ângulo reto.As portas retangulares de guia de ondas incluem: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) A cobertura de interface coaxial SMACada porta de guia de ondas suporta a largura de banda completa do guia de ondas.Com dimensões de contorno compactas, excelente desempenho elétrico com boa consistência e peso leve (≤ 20 g), estes produtos são amplamente utilizados em vários tipos de naves espaciais.

2Conector RF de 92 mmTambém conhecido como o conector tipo K, o conector tipo K é um conector de onda milimétrica amplamente utilizado com uma frequência máxima de operação de até 40 GHz.Conectores de montagem em flangeCom uma interface dieléctrica de ar, é totalmente intercambiável e compatível com os conectores da série SMA e 3,5 mm, oferecendo benefícios importantes, incluindo tamanho compacto,Design leve, alta frequência de funcionamento e conexão estável e fiável.

Dimensão de contornode conectores RF WR28 a 2,92 mm com guia de ondas:

Número do modelo:BTZH-P1J-3

BJ320/WR 28 Guia de onda para adaptador de tipo K de 2,92 mm 26.4GHz~38GHz Conectores RF aeroespaciais de ângulo reto usando a banda Ka

Mais conectores de guia de ondas.Por favor, não hesite em entrar em contato conosco para catálogo de produtos. |Soluções personalizadas disponíveis

Aplicações:

Xi'an Elite Electronics é uma Produtor líder de soluções de interconexão sistemáticadestinado principalmente ao setor aeroespacial, da aviação, da navegação, dos radares, das comunicações e das medições,Eletrónicacampos. Os nossos produtos de alta qualidade utilizam os melhores materiais e processos rigorosos para garantir a durabilidade e fiabilidade em ambientes adversos.

BJ320/WR 28 Guia de onda para adaptador de tipo K de 2,92 mm 26.4GHz~38GHz Conectores RF aeroespaciais de ângulo reto usando a banda Ka

Embalagem e Envio

Embalagem:

OGuia de onda WR 28 para RF coaxial de 2,92 mmConectoresÉ cuidadosamente embalada em caixote para garantir a sua protecção durante o transporte.

BJ320/WR 28 Guia de onda para adaptador de tipo K de 2,92 mm 26.4GHz~38GHz Conectores RF aeroespaciais de ângulo reto usando a banda Ka

Transporte marítimo:

Nós enviamos o oGuia de onda WR28 para coaxial tipo K RF de 2,92 mmConectoresUsando um serviço de correio confiável para garantir uma entrega segura e rápida para os nossos clientes.

Comparação de portos com guias de ondas

BJ (Estándar chinês)	WR	Frequência (GHz)	Largura interna	Altura interna	Banda de Frequência Comum
BJ70	WR137	5.38 ¢8.17	34.85	15.8	Banda C/X
BJ84	WR112	6.57 ¢9.99	28.5	12.62	Banda X
BJ100	WR90	8.20 ¢ 12.50	22.86	10.16	Banda X
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku de baixa frequência.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Banda Ku
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku alta/K baixa frequência.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Banda K
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Baixa frequência.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ca
BJ400	WR22	33.00$50.00	5.69	2.845	Ca Frequência alta. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	Banda U/V
BJ620	WR15	50.00 ¢ 75.00	3.759	1.88	Banda V
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	Banda E
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Banda W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Banda F
