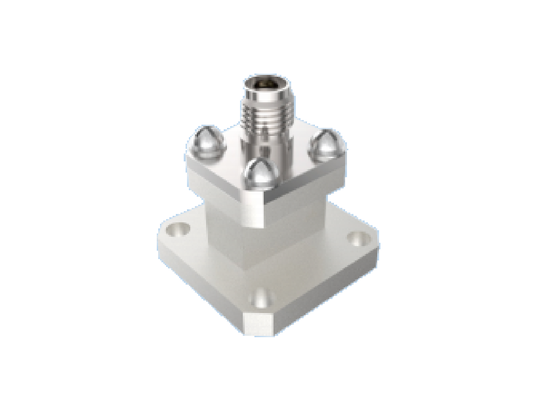

BJ220/WR 42 Guia de onda para adaptador tipo K de 2,92 mm 18GHz ~ 26,5GHz Conectores RF de lançamento aeroespacial usando banda K

Imagem Grande : BJ220/WR 42 Guia de onda para adaptador tipo K de 2,92 mm 18GHz ~ 26,5GHz Conectores RF de lançamento aeroespacial usando banda K Melhor preço

Detalhes do produto:

Lugar de origem:	Xi'an, China
Marca:	ELT
Certificação:	ISO 9001, ISO14001
Número do modelo:	BTZH-H1H-3

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	Quantidade mínima de 30 unidades
Preço:	Depending on the quantity
Detalhes da embalagem:	1 peça/saco plástico; 100 peças/caixa
Tempo de entrega:	8-12 semanas após receber o pagamento
Termos de pagamento:	T/T ou LC
Habilidade da fonte:	Como exigências

Contato

Descrição de produto detalhada

Nome do produto:	WR42 para adaptador coaxial tipo K	modelo:	BTZH-H1H-3
Faixa de frequência:	18 GHz ~ 26,5 GHz	Maestro Central:	Ligação de cobre, revestimento de ouro
Condutor Externo:	Liga de alumínio, oxidação condutora de cor natural	Estrutura:	Fim do lançamento
Porta coaxial:	2Conector RF de 92 mm	Porta de guia de ondas:	BJ220/WR42
Método de montagem:	Montagem em flange de 4 furos	ROE:	<1,25
Perda de inserção:	<0,25dB
Destacar:	2Adaptador de guia de ondas RF de 92 mm , conector RF aeroespacial de banda K , conector de lançamento final de 18 GHz a 26

Descrição do produto:

Guia de onda para tipo K (2.92mm RF Connector) mmWave

A Elite Electronics produz um adaptador coaxial de guia de onda de nível aeroespacial, disponível em dois tipos estruturais: lançamento final e tipo de ângulo reto.As portas retangulares de guia de ondas incluem: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) A cobertura de interface coaxial SMACada porta de guia de ondas suporta a largura de banda completa do guia de ondas.Com dimensões de contorno compactas, excelente desempenho elétrico com boa consistência e peso leve (≤ 20 g), estes produtos são amplamente utilizados em vários tipos de naves espaciais.

2Conector RF de 92 mmTambém conhecido como conector tipo K, o conector tipo K é um conector de onda milimétrica amplamente utilizado com uma frequência máxima de funcionamento de até 40 GHz. 2.Conectores de 92 mm. Temos conectores de cabo.Com uma interface dieléctrica de ar, é totalmente intercambiável e compatível com os conectores da série SMA e 3,5 mm,Oferecendo benefícios essenciais, incluindo tamanho compacto, design leve, alta frequência de funcionamento e conectividade estável e confiável.

Dimensão de contornode guia de ondas WR42 para2Conector RF de 92 mm:

Número do modelo:BTZH-H1H-3

BJ220/WR 42 Guia de onda para adaptador tipo K de 2,92 mm 18GHz ~ 26,5GHz Conectores RF de lançamento aeroespacial usando banda K

Mais conectores RF de 2,92 mm,Por favor, não hesite em entrar em contato conosco para catálogo de produtos. |Soluções personalizadas disponíveis

Aplicações:

Xi'an Elite Electronics é uma Produtor líder de soluções de interconexão sistemáticadestinado principalmente ao setor aeroespacial, da aviação, da navegação, dos radares, das comunicações e das medições,Eletrónicacampos. Os nossos produtos de alta qualidade utilizam os melhores materiais e processos rigorosos para garantir a durabilidade e fiabilidade em ambientes adversos.

BJ220/WR 42 Guia de onda para adaptador tipo K de 2,92 mm 18GHz ~ 26,5GHz Conectores RF de lançamento aeroespacial usando banda K

Embalagem e Envio

Embalagem:

OGuia de onda WR 42 para coaxial tipo K RF de 2,92 mmConectoresÉ cuidadosamente embalada em caixote para garantir a sua protecção durante o transporte.

BJ220/WR 42 Guia de onda para adaptador tipo K de 2,92 mm 18GHz ~ 26,5GHz Conectores RF de lançamento aeroespacial usando banda K

Transporte marítimo:

Nós enviamos o oGuia de onda WR42 para coaxial tipo K RF de 2,92 mmConectoresUsando um serviço de correio confiável para garantir uma entrega segura e rápida para os nossos clientes.

Comparação de portos com guias de ondas

BJ (Estándar chinês)	WR	Frequência (GHz)	Largura interna	Altura interna	Banda de Frequência Comum
BJ70	WR137	5.38 ¢8.17	34.85	15.8	Banda C/X
BJ84	WR112	6.57 ¢9.99	28.5	12.62	Banda X
BJ100	WR90	8.20 ¢ 12.50	22.86	10.16	Banda X
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku de baixa frequência.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Banda Ku
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku alta/K baixa frequência.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	Banda K
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Baixa frequência.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ca
BJ400	WR22	33.00$50.00	5.69	2.845	Ca Frequência alta. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	Banda U/V
BJ620	WR15	50.00 ¢ 75.00	3.759	1.88	Banda V
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	Banda E
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	Banda W
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	Banda F
