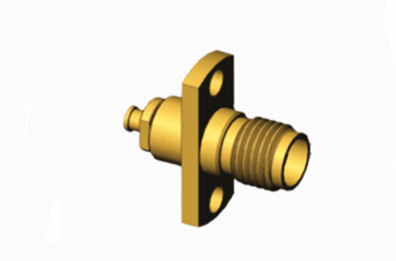

Conector de cabo feminino de material de latão da série K2.92 para cabo semi-rígido / flexível
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Destacar: | Material de latão Conector de cabo feminino,Conector de cabo flexível semi-rígido,Conector de cabo feminino da série K2.92 |
||
Conector de cabo feminino de material de latão da série K2.92 para cabo semi-rígido/flexível
O conector "tipo K", referido como o tipo 2.92, representa um conjunto de conectores frequentemente utilizados em aplicações de ondas milimétricas.Estes conectores oferecem intercambiabilidade com SMA e 3.5 e utilizam uma interface dielétrica de ar, notáveis pela sua dimensão compacta, baixo peso e capacidade de funcionar em altas frequências,Estes conectores fornecem conexões confiáveis.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Características:
1- Design compacto e leve
Vantagem de tamanho: O pequeno tamanho e o peso leve dos conectores da série de 2,92 mm os tornam ideais para uso em ambientes de espaço limitado.
Intercâmbio: podem ser trocados com conectores SMA e 3,5 mm, aumentando a flexibilidade de uso.
2. Desempenho elétrico
Combinação de impedância: com uma impedância característica de 50Ω, eles facilitam a maximização da eficiência de transmissão do sinal e reduzem a perda de reflexão.
Ampla largura de banda: Suporta uma largura de banda ampla, tornando-os adequados para transmissão de dados e comunicação de alta velocidade.
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD38
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD76G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Aplicação:
1Sistemas de Comunicação por Satélite
Nesses sistemas, os conectores de 2,92 mm são usados para ligar componentes críticos, como antenas, amplificadores e filtros, garantindo uma transmissão de sinal clara e estável.
Dado que as comunicações por satélite envolvem frequentemente frequências muito elevadas e transmissões de longa distância, o desempenho de alta frequência destes conectores é particularmente crucial.
2Infra-estrutura de comunicações sem fios
Em torres de comunicação sem fio modernas e estações base, conectores de 2,92 mm são usados para conectar vários equipamentos de transmissão, suportando a transmissão rápida de dados móveis e comunicações de voz.
Estes conectores ajudam a manter a qualidade do sinal sob altas demandas de largura de banda, reduzindo as necessidades de manutenção e os custos.
