Detalhes do produto:
Condições de Pagamento e Envio:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Destacar: | K2.92 Conector de cabo coaxial RF,conector flexível de cabo coaxial RF |
||

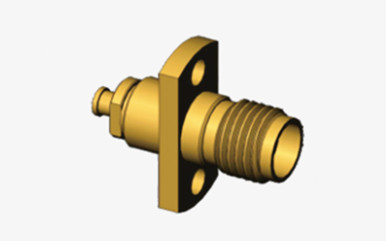

K2.92 Tipo Conector de cabo RF coaxial feminino para 1# cabo de milímetro semi-rígido/flexível
Muitas vezes designados como o "tipo K", os conectores 2.92 são um grampo na tecnologia de ondas milimétricas devido à sua capacidade de suportar frequências de até 40 GHz.Estes adaptadores não só facilitam a intercâmbio com SMA e 3.5 mas também incorporam um sistema dieléctrico de ar. Distinguem-se pela sua construção simplificada, peso mínimo, desempenho superior em frequências elevadas,e garantir uma ligação consistente.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Características:
1Méritos de Alta Frequência
Baixa perda: mantém baixa perda de inserção em altas frequências, garantindo a integridade do sinal.
Eficácia do blindagem: um bom blindagem reduz as interferências eletromagnéticas e melhora a qualidade do sinal.
2Estabilidade mecânica
Integridade estrutural: concebido para manter um bom desempenho mecânico mesmo após utilização prolongada.
Resistência ao ambiente: adaptável aos ambientes, capaz de operar de forma estável em condições adversas.
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD38
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD76G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Aplicação:
1Equipamento de ensaio e medição
Os instrumentos de teste e medição de alta frequência, como analisadores de rede e analisadores de espectro, usam conectores de 2,92 mm para entrada e saída de sinal precisos.
Estes conectores ajudam os engenheiros e técnicos a obter resultados de teste de alta qualidade e reprodutíveis.
2Equipamento de radiodifusão e de imagem
Em equipamentos de transmissão de transmissão e dispositivos de imagem profissionais, os conectores de 2,92 mm são usados para transmitir sinais de vídeo de alta definição.
Isso garante que a qualidade do sinal não seja comprometida da câmera para o dispositivo de reprodução durante todo o processo.
