Detalhes do produto:
Condições de Pagamento e Envio:
|
| Gênero: | Homem | Nome do produto: | 2.92mm, tipo K, SMK. |
|---|---|---|---|
| Palavras-chave: | Conectores de flange de 2 furos | Apresentação: | Revestidos de ouro/nickel |
| Isolador: | PTFE | Estilo do corpo: | Direita. |
| Materiais: | Aço inoxidável de latão | Impendance: | 50Ω |
| Destacar: | 2.92mm série macho RF Plug Coaxial,/Flexível Cabo RF Plug Coaxial,2 buracos de flange RF |
||

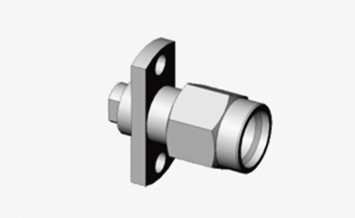

2.92mm série masculina 2 buracos flange RF conector coaxial para 2# Cable semi-rígido / flexível
Os conectores femininos de 2,92 mm, concebidos com precisão para aplicações coaxial de 50 Ohms, são essenciais para um amplo espectro de aplicações de RF e microondas. these connectors play a critical role in ensuring accurate equipment and cable interconnections across diverse test and measurement environments—spanning from terrestrial cellular networks to sophisticated satellite communications systemsFabricados em aço inoxidável durável, estes conectores são meticulosamente concebidos para suportar os rigores do uso repetido.Complementado por um suporte central de condutor feito de um condutor especializado, material plástico de baixa perda, garantindo uma eficiência e longevidade ótimas da transmissão do sinal.
Esta expressão alternativa procura transmitir os mesmos atributos técnicos e aplicações dos 2.Conectores de 92 mm, utilizando um vocabulário e uma estrutura de frases variados para melhorar a legibilidade e o envolvimento.

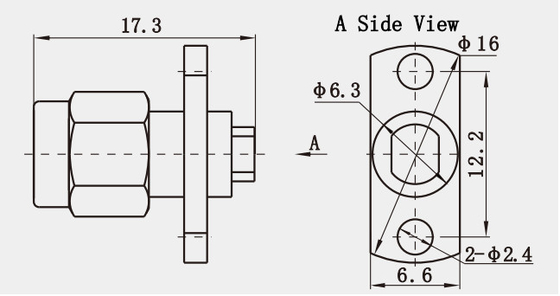

Esboço Desenho:
Especificações(mm):
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Características(mm):
* Seleção de material
Corpo revestido de ouro em latão: O corpo do conector K2.92mm é tipicamente feito de aço inoxidável ou latão com revestimento de ouro, aumentando a resistência mecânica, resistência à corrosão e condutividade.
Impedância característica: O conector K2.92mm tem uma impedância característica padrão de 50Ω, crucial para garantir a estabilidade da transmissão do sinal e reduzir a perda de reflexão.
Aplicação(mm):
1Comunicações por satélite:
Os conectores K2.92 são utilizados em equipamentos de estações terrestres para comunicações por satélite, onde o seu desempenho de alta frequência permite transmissões de alta taxa de dados,O desenvolvimento da comunicação por satélite é essencial para as comunicações modernas de alta velocidade..
Na transmissão de dados por satélite e aplicações de sensoriamento remoto, as baixas perdas de inserção e baixas características VSWR do conector K2.92 garantem a qualidade do sinal e minimizam a perda e os erros de dados.
2Instrumentos de ensaio:
O conector K2.92 é amplamente utilizado em instrumentos de teste de alta frequência, como analisadores de rede e analisadores de espectro, que exigem conectores de alta precisão para medições precisas.
A compatibilidade do conector K2.92mm, que pode ser trocado com conectores SMA e 3.5mm, acrescenta flexibilidade no equipamento de teste e adapta-se a vários ambientes de teste.
Outro conector RF de 2,92 mm, macho, fêmea:
|
Número da parte
|
Descrição
|
|
K-KFD14
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD75G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
