Detalhes do produto:
Condições de Pagamento e Envio:
|
| Descrição: | 2.92mm, tipo K, SMK. | Apresentação: | Revestidos de ouro |
|---|---|---|---|
| Isolador: | PTFE | Estilo do corpo: | Direita. |
| Materiais: | De aço | Cores: | Ouro |
| Monte: | Montador de flange | Gênero: | Jack |
| Destacar: | Conector coaxial RF de flange com dois buracos,Conector coaxial de cabo RF flexível,Conector coaxial de bronze do RF |
||

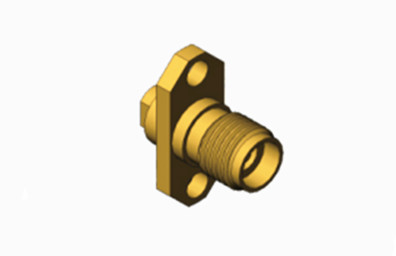

Conector coaxial de flange RF feminino de 2 buracos para cabo semi-rígido/flexível
Conectores de ondas milimétricas do tipo K ((2,92 mm,SMK)Também chamados conectores de 2,92 mm. É um dos conectores de onda de metro mais populares. A ampla faixa de frequência é de até 40 GHz. Eles podem ser combinados com conectores SMA e 3,5 mm.
Estes conectores do tipo K (2.92mm,SMK)São adaptadas à interface de ar, o que as torna de pequeno tamanho, de peso leve e de conexão muito fiável, etc.
Os conectores coaxial de 2,92 mm de alta precisão 50 Ohm (Female) são projetados para aplicações universais de RF e microondas.Estes conectores de alto desempenho são utilizados num amplo espectro de ambientes de ensaio e medição, que se estende das comunicações celulares às via satélite, assegurando uma precisão dos equipamentos e a compatibilidade das interconexões de cabos.Estes conectores são construídos para suportar uso repetidoSão equipados com um sistema dieléctrico de ar e incorporam um suporte de condutor central de plástico de baixa perda.
Características:
Características estruturais:
O tamanho dos conectores do tipo K é compacto e leve, tornando-os convenientes para serem implantados em espaços apertados, reduzindo também o peso total do sistema.
Seu design permite a intercâmbio com outros tipos de conectores, como SMA e 3,5 mm, aumentando a flexibilidade e aplicabilidade.
Os conectores do tipo K possuem um anel de aterramento metálico elevado que alcança 360 ° de contato metal-metal, fortalecendo a estabilidade mecânica e elétrica.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 250VRMS* | |
| Dieléctricos Resistência à tensão | 750VRMS* | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 2,0 mΩ |
| Condutor central | ≤ 3,0 mΩ | |
| VSWR | ≤10,05 + 0,005f | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Temperatura | -55°C ~ +125°C | |
Aplicação:
Equipamento de ensaio e medição:
Em equipamentos de teste e medição de alta frequência, os conectores K2.92 são amplamente utilizados devido à sua baixa perda de inserção e perda de reflexão extremamente baixa.Estas características garantem a precisão e a repetibilidade das medições .
Estes conectores podem reduzir eficazmente a interferência do sinal e a perda de dados, garantindo a precisão dos resultados dos ensaios.
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD14
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD75G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
