| Descrição: | Conectores da onda de milímetro SMK | Características chaves: | 4 furos flangeiam conectores do painel |
|---|---|---|---|
| Apresentação: | Revestidos de ouro | Isolador: | PTFE |
| Estilo do corpo: | Direita. | Materiais: | De aço |
| Cores: | Ouro | Gênero: | Jack |
| Destacar: | Conector coaxial RF de 4 furos,Conector coaxial RF revestido de ouro,Conector coaxial RF da série K2.92 |
||

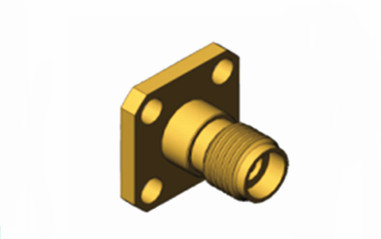

Série K2.92 Conector coaxial de laço RF de latão para cabos semi-rígidos/flexíveis
Os conectores femininos de 2,92 mm, projetados com precisão para aplicações coaxial de 50 Ohms em configurações de RF e microondas, oferecem desempenho superior.Estes conectores são amplamente utilizados em diversos contextos de ensaio e medição, incluindo os sistemas de comunicações celulares e por satélite, para garantir a perfeita compatibilidade dos equipamentos e das interligações de cabos.Estas unidades são construídas para suportar o uso contínuoSão caracterizadas por um projecto dieléctrico de ar e incorporam um suporte plástico de baixa perda para o condutor central.Equipamento de ensaio e medição:
Em equipamentos de teste e medição de alta frequência, os conectores K2.92 são amplamente utilizados devido à sua baixa perda de inserção e perda de reflexão extremamente baixa.Estas características garantem a precisão e a repetibilidade das medições .
Estes conectores podem reduzir eficazmente a interferência do sinal e a perda de dados, garantindo a precisão dos resultados dos ensaios.
Características:
Performance de alta frequência:
O projeto dos conectores do tipo K pode operar até 46 GHz, cobrindo toda a faixa de frequência de 8 mm, tornando-os ideais para aplicações de ondas milimétricas.
Com o desenvolvimento da tecnologia de ondas milimétricas, a importância destes conectores nas transmissões de alta frequência tornou-se cada vez mais proeminente.tornam-se os principais conectores de onda milimétrica na procura do mercado .
Esses conectores podem manter uma baixa taxa de onda em pé e baixa perda de inserção até 40 GHz, garantindo uma transmissão de sinal estável e atenuação mínima.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Aplicação:
Equipamento de ensaio e medição:
Em equipamentos de teste e medição de alta frequência, os conectores K2.92 são amplamente utilizados devido à sua baixa perda de inserção e perda de reflexão extremamente baixa.Estas características garantem a precisão e a repetibilidade das medições .
Estes conectores podem reduzir eficazmente a interferência do sinal e a perda de dados, garantindo a precisão dos resultados dos ensaios.
Outro conector RF de 2,92 mm, macho, fêmea:
|
Número da parte
|
Descrição
|
|
K-KFD14
|
2.92mm Tipo 4 buracos Flange Mount K Conector RF Coaxial Feminino
|
|
K-KFD23
|
2.92mm Tipo 2 buracos Flange Mount K Conector RF Coaxial Feminino
|
|
K-KFD7
|
2.92mm Tipo 2 buracos Flange Mount K Conector RF Coaxial Feminino
|
|
K-KFD167 |
2.92mm Tipo 4 buracos Flange Mount K Conector RF Coaxial Feminino
|
1.
2.
3.
4.
Nota:
Temos mais de 10.000 tipos deAdaptadores de RF,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
