Detalhes do produto:
Condições de Pagamento e Envio:
|
| Estilo do corpo: | Direita. | Nome do produto: | 2.92mm, tipo K, SMK. |
|---|---|---|---|
| Apresentação: | Passivated | Isolador: | PTFE |
| Gênero: | Fêmea | Materiais: | Aço inoxidável |
| Cores: | Ouro | Durabilidade: | 500 Ciclos |
| Destacar: | Conector coaxial de RF masculino,Conector coaxial RF de aço inoxidável,Conector coaxial de alta performance |
||

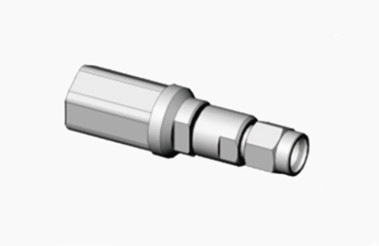

Conector coaxial RF de aço inoxidável de série K2.92 de alto desempenho
Os nossos conectores coaxial de 2,92 mm de 50 ohms são meticulosamente concebidos para proporcionarem uma precisão e fiabilidade inabaláveis.tornando-os a escolha principal para um amplo espectro de aplicações de RF e microondas. Expertly designed to cater to a myriad of test and measurement requirements—spanning from cellular to cutting-edge satellite communications—these connectors guarantee an impeccable match between your equipment and cable interconnectsFabricados em aço inoxidável robusto, estes conectores são construídos para suportar os rigores do uso frequente.com um suporte de condutor central feito de um material que minimiza a perda de sinal, assegurando desempenho sem compromissos e durabilidade prolongada

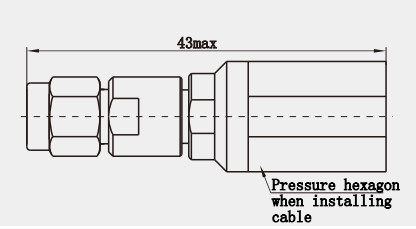

Esboço Desenho:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
EspecificaçõesNão, não.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 250VRMS* | |
| Dieléctricos Resistência à tensão | 750VRMS* | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 2,0 mΩ |
| Condutor central | ≤ 3,0 mΩ | |
| VSWR | ≤10,05 + 0,005f | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Temperatura | -55°C ~ +125°C | |
Características:
1. Combinação de impedância consistente
Desempenho de correspondência de impedância: a estrutura interna e a seleção de materiais do conector K2.92 milímetros garantem uma correspondência de impedância altamente consistente,que é benéfico para a transmissão de sinal de alta qualidadeA correspondência de impedância é um parâmetro crítico na avaliação do desempenho do conector, afetando a reflexão e a perda de sinal.
2. Alto número de ciclos de acasalamento
Durabilidade: O projeto da estrutura roscada e os materiais de alta qualidade do conector K2.92 milímetros permitem que ele resista a múltiplas operações de enxugamento e desconexão sem danos.Isto demonstra a excelente fiabilidade e durabilidade do K2Conector de 92 mm.
Aplicação:
Equipamento de ensaio
Medição de precisão: nos equipamentos de ensaio e medição, tais como analisadores de rede e analisadores de espectro, o K2.O conector 92 utiliza a sua baixa perda de inserção e alta consistência de impedância para fornecer medições e análises de sinal precisas..
Estabilidade operacional: devido ao design de alta durabilidade do conector K2.92, ele pode ser ligado e desligado várias vezes sem danificar seu desempenho,tornando-o particularmente notável em equipamentos de ensaio frequentemente utilizados .
Outro conector RF de 2,92 mm, macho, fêmea:
|
Número da parte
|
Descrição
|
|
K-KFD4
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD28G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Nota:
Temos mais de 10.000 tipos deAdaptadores de RF,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
