Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Aço inoxidável | Gênero: | Homem |
|---|---|---|---|
| Nome do produto: | 2.92mm, tipo K, SMK. | Palavras-chave: | Cabo conector |
| Ponto: | Conectores de onda milimétrica | Apresentação: | de aço inoxidável |
| Aplicação: | RF | Chapeamento de superfície: | Passivate |
| Destacar: | Conector coaxial RF da série K,Conector coaxial de cabo SF104E,Conector coaxial RF masculino |
||

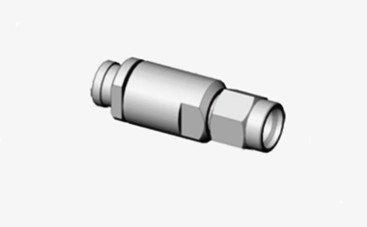

Conector coaxial RF masculino de aço inoxidável da série K para conector de cabo SF104E
A Xi'an Elite Electronic oferece conjuntos de cabos de ângulo reto e conectores que oferecem desempenho elétrico excepcional de CC a 40 GHz.e não comprometer o desempenho para a eficiência do espaçoEstão actualmente disponíveis para os tipos de cabo CXN3506 e MF108A nas séries SMA e 2.92 mm.
A série K (2.92mm) é um conector de precisão projetado para aplicações de microondas que exigem desempenho superior até 40 GHz.O conector da série K possui inúmeras vantagens, incluindo seu pequeno tamanho, design leve, capacidade de alta frequência e conexões confiáveis.
Especificações:
| Impedância | 50Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
|
Relação de onda de voltagem permanente |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: Berílio de bronze, Revestido de Ouro | |
| Corpo / Concha / Habitação |
Latão, Revestido de Ouro,Aço inoxidável, passivado |
| Isolador | PEI/PLF |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Características:
Alta durabilidade: o condutor externo dos conectores coaxial RF de aço inoxidável da série K é tipicamente feito de aço inoxidável,fornecendo excelente durabilidade e resistência à corrosão em ambientes adversosO aço inoxidável não só protege as partes condutivas internas de danos mecânicos, mas também mantém a estabilidade de desempenho em condições úmidas e de alta temperatura.
Impedância estável: esses conectores normalmente têm uma impedância característica de 50 ohms, adequada para a maioria das aplicações de RF padrão.Impedância estável maximiza a eficiência da transmissão e reduz a perda de sinal.
Aplicação:
Comunicações:
Os conectores coaxial RF de aço inoxidável da série K são amplamente utilizados em estações base, antenas e equipamentos de comunicação relacionados.Assegurar a estabilidade e a fiabilidade da transmissão do sinal .
Em comunicações móveis, estes conectores são frequentemente utilizados para conectar várias partes de equipamentos de comunicação sem fio, tais como transmissores, receptores e antenas,fornecendo um caminho eficiente e estável para a transmissão do sinal .
Sistemas de radiodifusão:
Os conectores coaxial RF de aço inoxidável da série K desempenham também um papel crucial nos sistemas de radiodifusão de televisão e rádio.São usados para transferir sinais do equipamento de transmissão para a antena de transmissão, especialmente em aplicações que requerem transmissão de alta frequência e alta potência.
O elevado desempenho destes conectores torna-os componentes indispensáveis nos equipamentos de radiodifusão profissionais, reduzindo eficazmente a perda de sinal e a interferência sonora.
Produtos relacionados:
| K-JW506G | K macho de aço inoxidável com ângulo reto para CXN3506/MF108A |
| K-J506G | K macho de aço inoxidável para cabo CXN3506/MF108A |
