Detalhes do produto:
Condições de Pagamento e Envio:
|
| Estilo do corpo: | Direita. | Nome do produto: | 2.92mm, tipo K, SMK. |
|---|---|---|---|
| Apresentação: | Passivated | Isolador: | PTFE |
| Gênero: | Fêmea | Material: | Aço inoxidável |
| Acaba.: | de aço inoxidável | Durabilidade: | 500 Ciclos |
| Destacar: | Conector de RF passivado de revestimento,Conector RF de aço inoxidável feminino reto,MF108A Conector RF por cabo |
||

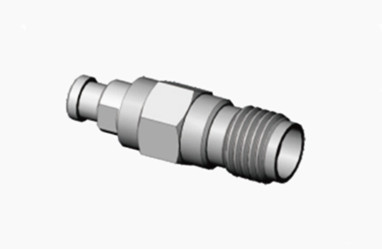

Conector RF de aço inoxidável K2.92 feminino reto para cabo CXN3506/MF108A
Os conectores coaxial de 50 ohms com uma interface de 2,92 mm (Female) são projetados para aplicações de RF e microondas de uso geral de alta precisão.Estes conectores de desempenho superior encontram amplo uso em diversos ambientes de teste e medição, que abrange desde as comunicações celulares até as via satélite, assegurando uma correspondência óptima dos equipamentos e a interconectividade dos cabos.Estes conectores são projetados para suportar uso repetidoIncorporam um dielétrico de ar juntamente com um suporte de condutor central de plástico de baixa perda.

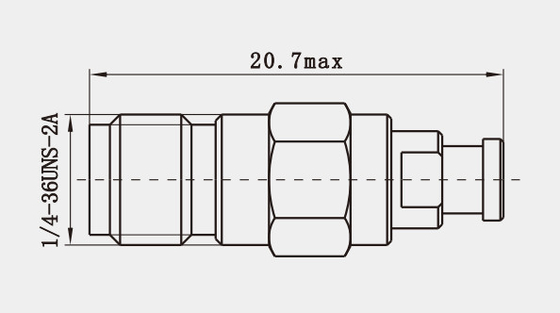

Esboço Desenho:
Especificaçõesde 2,92 mm 50 Ohm de aço inoxidável Conector coaxial RF recto Feminino
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC~40 GHz | |
| Voltagem nominal | 250VRMS* | |
| Dieléctricos Resistência à tensão | 750VRMS* | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 2,0 mΩ |
| Condutor central | ≤ 3,0 mΩ | |
| VSWR | ≤10,05 + 0,005f | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Sn-P Bronze, revestido de ouro |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | Cobre Aço inoxidável | Passivação dourada |
| Insuladores | Sinterização de vidro/PTFE/PEI | |
| Temperatura | -55°C ~ +125°C | |
Características:
5Confiabilidade: Os conectores K2.92 apresentam alta fiabilidade, desempenho estável e boa repetibilidade, tornando-os adequados para uso a longo prazo e frequente.
6Durabilidade: os conectores são duráveis e podem suportar múltiplos ciclos de acoplamento sem afetar o desempenho.
7Compatibilidade: os conectores K2.92 são compatíveis com outros tipos de conectores, como SMA e 3,5 mm, proporcionando mais opções de conexão e flexibilidade.
Aplicação- Não.
2. Estações de base de comunicação sem fio: nas estações de base de comunicação sem fio, especialmente nas tecnologias 5G e futuras 6G, há uma alta demanda por desempenho do conector.O conector 92 suporta transmissão de dados de alta velocidade e conexões de sinal estáveis devido à sua baixa VSWR (Voltage Standing Wave Ratio) e alta confiabilidade.
3. Equipamento de Teste e Medição de Precisão: Em laboratórios e ambientes industriais, vários dispositivos de teste de alta frequência, como analisadores de rede e analisadores de espectro, são usados.O conector desempenha um papel crucial nestes dispositivos., assegurando a precisão dos dados de ensaio e o funcionamento de alto desempenho do equipamento.
Outro conector RF de 2,92 mm, macho, fêmea:
|
Número da parte
|
Descrição
|
|
K-KFD4
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD28G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Nota:
Temos mais de 10.000 tipos deAdaptadores de RF,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
